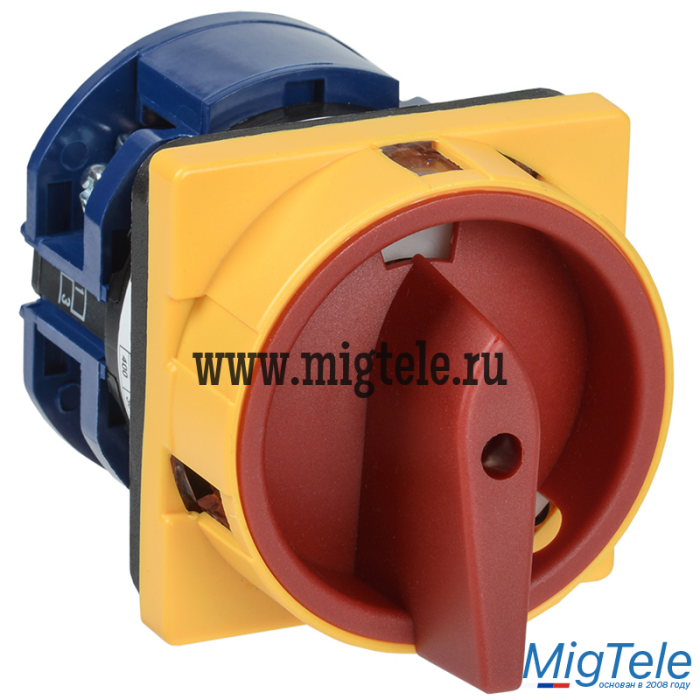

IEK BCS22-010-3 Переключатель кулачковый ПКП10-22 /У 10А

Переключатели кулачковые позиционные серии ПКП торговой марки IEK представляют собой механическое устройство без собственного потребления электроэнергии и предназначены для установки в качестве коммутационных аппаратов в электрических цепях. ПКП могут использоваться как главные выключатели или групповые переключатели для управления приводами на основе одно- и трехфазных двигателей, переключения с требуемой программой коммутации цепей управления, сигнализации, в измерительных цепях и т.д. Используются в электрических цепях переменного тока напряжением до 400 В.

По своим конструктивным и техническим характеристикам переключатели кулачковые позиционные серии ПКП соответствуют требованиям ГОСТ Р 5003.03.
Переключатели кулачковые позиционные серии ПКП прошли сертификационные испытания, и на их серийный выпуск получен сертификат соответствия РОСС CN.МЕ.95.В27365.
Механизм фиксации привода гарантирует надежное переключение подвижных контактов переключателя в отдельные фиксированные положения.
Приводные пружины механизма фиксации различаются в зависимости от количества коммутационных элементов.
Кулачковый механизм – это современное решение коммутации электрических цепей ручным способом, обеспечивающее следующие преимущества:
- минимальное электрическое сопротивление замкнутого контакта;
- высокая скорость размыкания и замыкания контактов обеспечивает более быстрое гашение электрической дуги;
- обеспечение разных усилий и свободного хода рукоятки при включении и выключении;
- достижение большей номенклатуры схем переключений при одном и том же наборе деталей и сборочных единиц, то есть лучшая унификация;
- большой ресурс работы (количество переключений до отказа).

Основные характеристики

Тип товара

Переключатель управляющий/командоконтроллер IEK

Количество полюсов

2

Количество позиций переключения

2

Степень защиты (IP), передняя сторона

IP20

Макс. допустимое рабочее напряжение Ue AC, В

400 В

Номин. продолжительный ток Iu, А

10 А

Серия производителя

ПКП

Сведения РАЭК

Дополнительные характеристики

Тип выключателя

Серийный переключатель

Конструкция прибора

Встраиваемое устройство

Подходит для монтажа на передней стенке, 4 отверстия

Да

Подходит для установки в распределит. щит

Нет

Подходит для промежуточного монтажа

Да

Комплектное устройство в корпусе

Нет

С нейтральным 0-положением (ОТКЛ)

Нет

С возвратом в нейтральное положение ("0")

Нет

Подходит для напольного монтажа

Нет

Тип элемента управления

Кнопка поворотная

Размер передней панели

48х48 мм

Компактная версия выключателя-разъединителя

Нет

Пригоден в качестве сервисного выключателя

Нет

Пригоден в качестве устройства аварийной остановки

Нет

Пригоден в качестве главного выключателя

Нет

Пригоден в качестве предохранительного выключателя

Нет

Моторный привод (дополнительно)

Нет

Моторный привод встроенный

Нет

С блоком управления

Нет

Возможно измерение между фазами

Нет

Возможно измерение между фазой и нейтралью

Нет

Напряжение дополнит. расцепителя

Нет

Подходит для фронтального монтажа в центре

Нет

С блокировкой/запираемый (-ая)

Нет

Модульное исполнение

Нет

Функция переключателя

Многоступенчатый переключатель

Единица измерения

шт

Тип позиции

Заказной ассортимент IEK

Кол-во в транспортной упаковке

1

Информация об упаковке

• Единица товара: шт
• Вес, кг: 0.1
• Длина, мм: 90
• Ширина, мм: 70
• Высота, мм: 60
• Кол-во в упак.: 1
