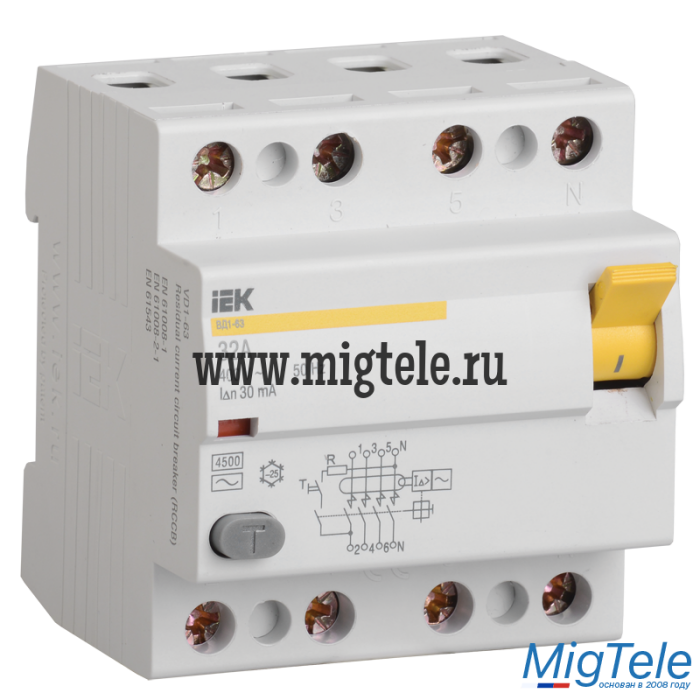

IEK MDV11-4-025-030 УЗО ВД1-63 4Р 25А 30мА тип А

Дифференциальный выключатель ВД 1-63 тип А без встроенной защиты от сверхтоков реагирует не только на синусоидальные переменные дифференциальные токи, но и на пульсирующие постоянные дифференциальные токи. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Дифференциальный выключатель ВД 1-63 тип А соответствует требованиям ГОСТ 50326 и ГОСТ 50807 как дифференциальный выключатель, "функционально не зависящий от источника питания".

Дифференциальный выключатель ВД 1-63 тип А предназначен для защиты человека от поражения электрическим током при случайном непреднамеренном прикосновении к токоведущим частям электроустановок в сетях переменного тока напряжением 230/400 В и частотой 50 Гц.

Дифференциальный выключатель ВД 1-63 тип А выпускается в 2-х и 4-х полюсном исполнении на номинальные токи 16А, 25А, 32А, 40А, 50А, 63А и номинальные отключающие дифференциальные токи 10мА, 30мА, 100мА.
Дифференциальный выключатель ВД1-63 тип А представляет собой надежное помехоустойчивое электромеханическое УЗО, способное, в отличии от УЗО типа АС, обеспечить универсальную защиту от поражения током при случайном непреднамеренном прикосновении к проводнику, и защиту от токов утечек.
Высокая электрическая износостойкость - не менее 4000 включений.
Номинальный условный ток короткого замыкания 4500А.
Серебросодержащие напайки на контактах.
Широкий ассортимент номинальных токов (16А, 25А, 32А, 40А, 50А, 63А) и номинальных отключающих дифференциальных токов (10мА, 30мА, 100мА).
Индикатор положения контактов.
Расширенный диапазон рабочих температур от -25°С до +40°С.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
Эргономичная кнопка ТЕСТ для проверки работоспособности устройства и правильности подключения.
Нагрузку можно подключать как к верхним, так и к нижним зажимам.
Широкий диапазон рабочих напряжений устройства эксплуатационного контроля (от 110 до 265В в 2-х полюсном исполнении, и от 200 до 460В в 4-х полюсном контактном исполнении).
Главные контакты 4-х полюсного дифференциального выключателя ВД1-63 тип А сконструированы так, что нейтральный контакт замыкается раньше и отключается позже, что позволяет избежать перекоса фаз напряжения нагрузки, аналогично "обрыву нуля" в сети.
Быстрый монтаж с помощью защелки с двойным фиксированным положением.

Основные характеристики

Тип товара

Выключатель дифференциального тока (УЗО) IEK

Количество полюсов

4

Номин. ток

25 А

Номин. напряжение

400...400 В

Тип тока утечки

A

Номин. ток утечки

0,03 А

Серия производителя

ВД1-63

Сведения РАЭК

Дополнительные характеристики

Серия внутренняя

ВД1-63

Отключающая способность при коротком замыкании (Icw), кА

4,50 кА

Степень защиты IP

IP20

Частота

50 Гц

Модульная ширина

4

Способ монтажа

DIN-рейка

Устойчивость к импульсному току

0,25 кА

Селективная защита

Нет

С блокировкой

Нет

Возможна дополнит. комплектация

Нет

Кратковременная задержка срабатывания

Нет

Регулировка тока утечки

Нет

С регулировкой задержки

Нет

Глубина монтажная, мм

74 мм

Номин. ток утечки

0,03 А

Единица измерения

шт

Тип позиции

Заказной ассортимент IEK

Кол-во в транспортной упаковке

50

Информация об упаковке

• Единица товара: шт
• Вес, кг: 0.435
• Длина, мм: 87
• Ширина, мм: 42
• Высота, мм: 80
• Кол-во в упак.: 1
