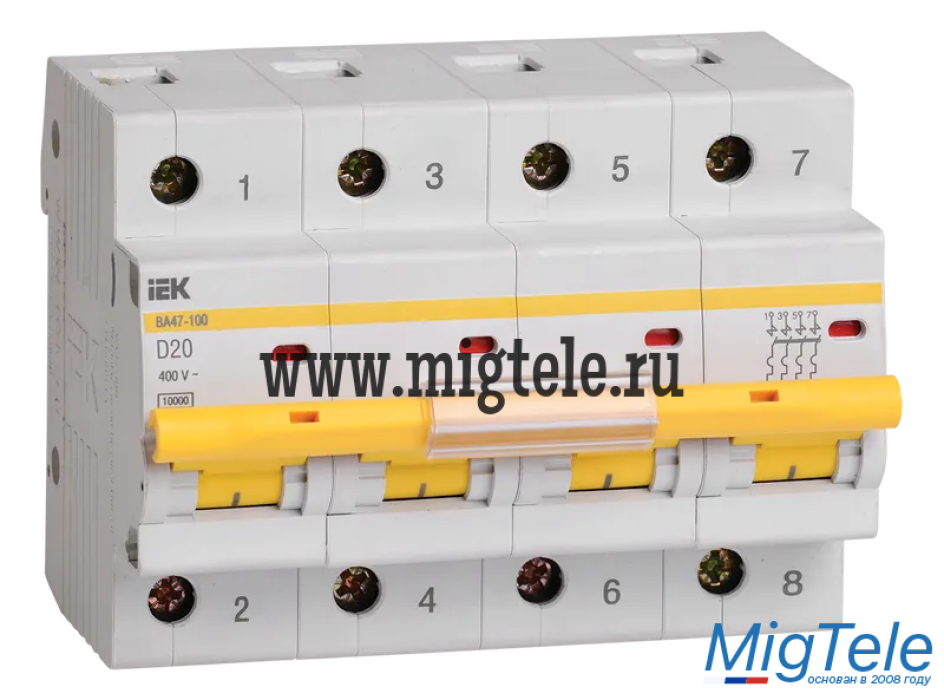

IEK MVA40-4-020-D Авт. выкл. ВА47-100 4Р 20А 10кА х-ка D
-
- 0 отзывов
- Цена диллер:
- По запросу
- Способы доставки:
- Доставка РФ, Самовывоз
- Способы оплаты:
- Любой вид платежа
- Гарантия:
- 12 месяцев
Описание IEK MVA40-4-020-D Авт. выкл. ВА47-100 4Р 20А 10кА х-ка D
-
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
-
Преимущества
- Два типа защиты от перегрузки и короткого замыкания
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47
- Независимый индикатор положения контактов
- Защёлка на DIN-рейку с двойным фиксированным положением
- Широкий диапазон рабочих температур от -40°С до +50°С
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей
-
Особенности конструкцииИндикатор состояния главной цепи предоставляет точную информацию о состоянии контактов независимо от положения рукоятки.
Конструкция ВА 47-100 позволяет присоединять дополнительные устройства (РН47, РММ47, КС/КСВ47) безвинтовым способом.
Быстрый монтаж и дополнительная надежность крепления на DIN-рейке с помощью защелки с двойным фиксированным положением.
Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Эргономичный дизайн рукоятки включения/выключения облегчает процесс коммутации.
-
Технические характеристикиНомин ток 20.0 А Количество полюсов 4 Номин импульсное выдерживаемое напряжение 6 кВ Характеристика срабатывания - кривая тока D Номин отключающая способность 10.0 кА Тип напряжения Переменный (AC) Номин раб напряжение 400 В Номин напряжение постоян тока - DC 60 В Тип расцепителя Тепловой, электромагнитный Потери энергии 18.0 Вт Макс сечение входящего кабеля 35 мм² Частота 50 Гц Режим работы Продолжительный-S1 Класс токоограничения 3 Ширина по количеству модульных расстояний 6 Тип подключения Винтовое соединение Степень защиты - IP IP20 Количество защищенных полюсов 4 Отключающая способность по EN 60898 10 кА Возможна дополнит комплектация Да Общ количество полюсов 4 Номин отключающая способность при коротком замыкании EN 60898 при 400 В 10.0 кА Номин отключающая способность при коротком замыкании EN 60898 при 230 В 10.0 кА Климатическое исполнение УХЛ4 Тип монтажной рейки ТН-35 Наличие теплового расцепителя Да Наличие электромагнитного расцепителя Да Наличие электронного расцепителя Нет Наличие дифференциального расцепителя Нет Электр износостойкость 6000 циклов Мех износостойкость 20000 циклов Ремонтопригодность Нет Вес одного полюса 0,162 кг Возможность присоединения шин PIN (штырь)
