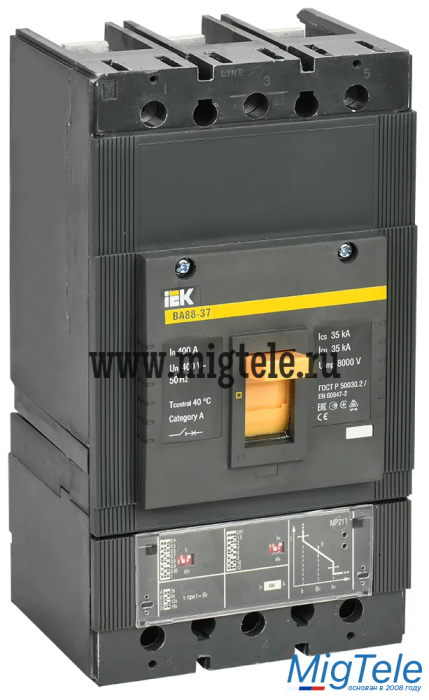

IEK SVA41-3-0400 Авт. выкл. ВА88-37 3Р 400А 35кА
-
- 0 отзывов
- Цена диллер:
- По запросу
- Способы доставки:
- Доставка РФ, Самовывоз
- Способы оплаты:
- Любой вид платежа
- Гарантия:
- 12 месяцев
Описание IEK SVA41-3-0400 Авт. выкл. ВА88-37 3Р 400А 35кА
-
Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А. Соответствуют требованиям ГОСТ Р 50030.2. Автоматические выключатели с электронным расцепителем обеспечивают защиту от перегрузки и короткого замыкания с помощью электронного расцепителя сверхтоков. Это позволяет обеспечить высокую надежность, точность срабатывания и независимость от окружающих условий. Электронный расцепитель не требует отдельного питания и гарантирует правильную работу защиты при токе нагрузки не менее 15% от номинального даже при наличии напряжения только в одной фазе. Блок защиты включает в себя три трансформатора тока, электронный модуль и отключающий электромагнит, который воздействует непосредственно на механизм выключателя. Трансформаторы тока, установленные внутри корпуса расцепителя, обеспечивают электропитание электронной схемы расцепителя и вырабатывают сигналы, необходимые для выполнения функции защиты. Защитные характеристики (уставки срабатывания) выбираются потребителем непосредственно на передней панели выключателя установкой DIP-переключателей согласно приведенной мнемосхеме. Благодаря широкому диапазону регулирования уставок электронный расцепитель МР211 пригоден для всех распределительных сетей, в которых требуется надёжность и точность срабатывания.
-
Преимущества
- Простая самостоятельная установка дополнительных устройств:
- - аварийный контакт;
- - дополнительный контакт;
- - независимый расцепитель;
- - расцепитель минимального напряжения;
- - привод ручной поворотный;
- - электропривод;
- - втычная панель;
- - выдвижная панель
- Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели
- Технические характеристики
Номин ток 400 А Количество полюсов 3 Номин откл способность Icu при 400 В 50 Гц 35 кА Номин раб напряжение 400 В Тип изделия/компонента Выключатель автоматический в литом корпусе Потери энергии 180.0 Вт Ширина 140.0 мм Высота 254.0 мм Глубина 135.0 мм Кол-во вспомогат норм разомкнутых-НО конт 0 Кол-во вспомогат норм замкнутых-НЗ конт 0 Номин продолжительный ток Iu 400 А Частота сети 50 Гц Диапазон уставки тока расцепления (1,5÷12) In А Номин импульсное выдерживаемое напряжение 8 кВ Кол-во вспомогат переключающих контактов 0 Номин напряжение 400...400 В Степень защиты - IP IP20 Вид подключения главной электрич цепи Прочее Моторный привод встроенный Нет Тип подключения силовой электрич цепи Винтовое соединение Тип элемента управления Тумблер Подходит для монтажа на DIN-рейку Нет Моторный привод - дополнительно Да С расцеплением под напряжением Да Конструкция прибора Встраиваемое устройство расширения Наличие электронного расцепителя Да Номин раб наибольшая откл способность Ics 35 кА
