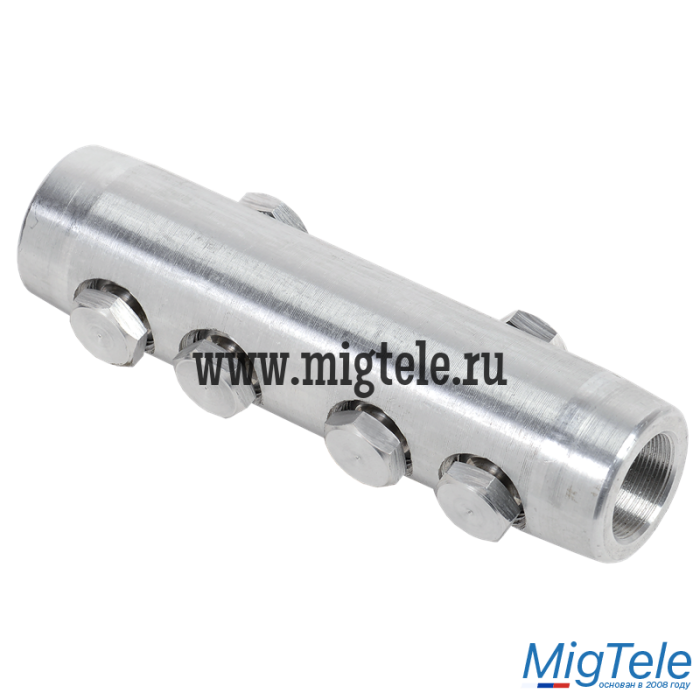

IEK UGS-400-35KV-S Соединитель болтовой ГС-400 35 кВ

Соединители болтовые ГС предназначены для оконцевания алюминиевых и (или) медных жил любых типов, в том числе одно- и многожильных, секторных и круглых силовых кабелей сечением до 800 мм2 напряжением 10-35 кВ. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1.
Крепление соединителей и наконечников на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Конструкция болтов такова, что срыв головки проходит на заданном уровне немного ниже уровня наконечника или вровень с ним.
У соединителей ГС срывные болты расположены в разных плоскостях под углом 180° друг к другу. В сравнении с расположением болтов с одной стороны, прижим кабельной жилы с разных сторон обеспечивает более надежную фиксацию проводника и увеличивает пятно электрического контакта. В зависимости от сечения жилы количество болтов варьируется от 5 до 10.
Соединители ГС имеют внутреннею конструктивную перегородку, служащую масляным стопором для жил кабелей с маслопропитанной бумажной изоляцией.
На всех болтовых наконечниках и соединителях есть маркировка, указывающая допустимое сечение кабелей и код производителя.

Основные характеристики

Тип товара

Гильза соединительная винтовая/болтовая IEK

Количество винтов/болтов

6

Номин. поперечное сечение (диапазон), мм2

400...400 мм?

С изоляцией

Нет

Серия производителя

ГС

Сведения РАЭК

Дополнительные характеристики

Защитное покрытие поверхности

Без покрытия (голый)

Маслостойкая уплотняющая/центрующая полоса

Нет

Со срывной головкой болта

Да

Изоляция

Нет

Единица измерения

шт

Тип позиции

Заказной ассортимент IEK

Кол-во в транспортной упаковке

3

Информация об упаковке

• Единица товара: шт
• Вес, кг: 0.375
• Длина, мм: 0
• Ширина, мм: 0
• Высота, мм: 0
• Кол-во в упак.: 1
