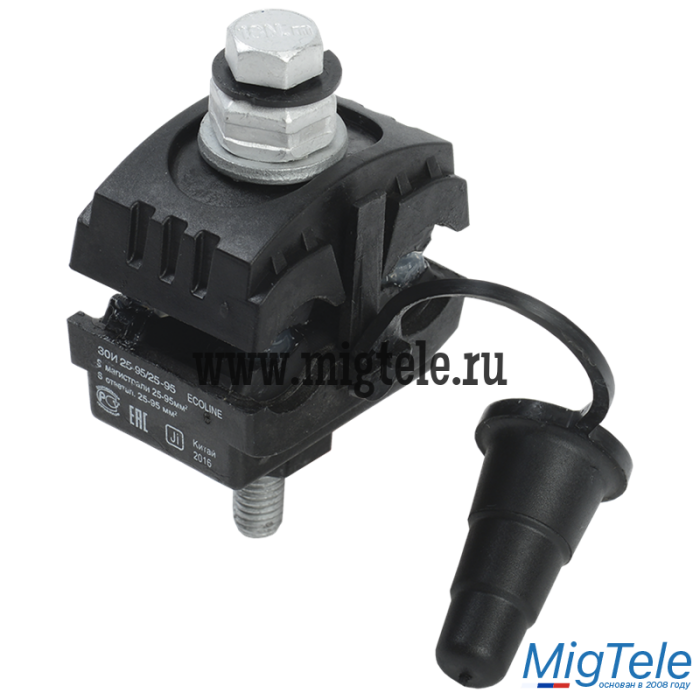

IEK UZA-11-D25-D95-ECLN Зажим ответвительный изолированный ЗОИ 25-95/25-95

Зажимы ЗОИ предназначены для соединения и ответвления фазных и нулевых самонесущих изолированных проводов напряжением до 1 кВ, а также для ответвления абонентских проводников (проводов освещения). При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления. При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта. Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей. Конструкция зажима обеспечивает герметичность соединения и надежный электрический контакт, что подтверждено испытаниями, во время которых зажим погружался на глубину 1 метр на 1 минуту при подаче переменного напряжения 6 кВ частотой 50 Гц. Корпус зажима выполнен из механически прочного термопластика армированного стекловолокном.
При затягивании болтов ножи контактной пластины образуют надежный электрический контакт, прокалывая изоляцию магистрального проводника и проводника ответвления.
При достижении определенного усилия, достаточного для создания надежного электрического контакта, происходит срыв головки затягиваемого болта.
Для удобства монтажа и транспортировки каждый болт обвальцован для предотвращения возможного разъединения составных частей.

Основные характеристики

Тип товара

Зажим/сжим ответвительный IEK

Тип изделия/компонента

Зажим ответвительный

Номин. поперечное сечение магистрали, мм2

25...95 мм2

Номин. поперечное сечение ответвления, мм2

25...95 мм2

Серия производителя

Ecoline

Сведения РАЭК

Дополнительные характеристики

Защитное покрытие поверхности

Без покрытия (голый)

Тип соединения

Прочее

Изолированный зажим

Да

Номинальное поперечное сечение ответвления, SM/RM

25...95 мм2

Номинальное сечение главного провода, SE

25...95 мм2

Единица измерения

шт

Тип позиции

Заказной ассортимент IEK

Кол-во в транспортной упаковке

18

Информация об упаковке

• Единица товара: шт
• Вес, кг: 0.5
• Длина, мм: 90
• Ширина, мм: 50
• Высота, мм: 50
• Кол-во в упак.: 1
