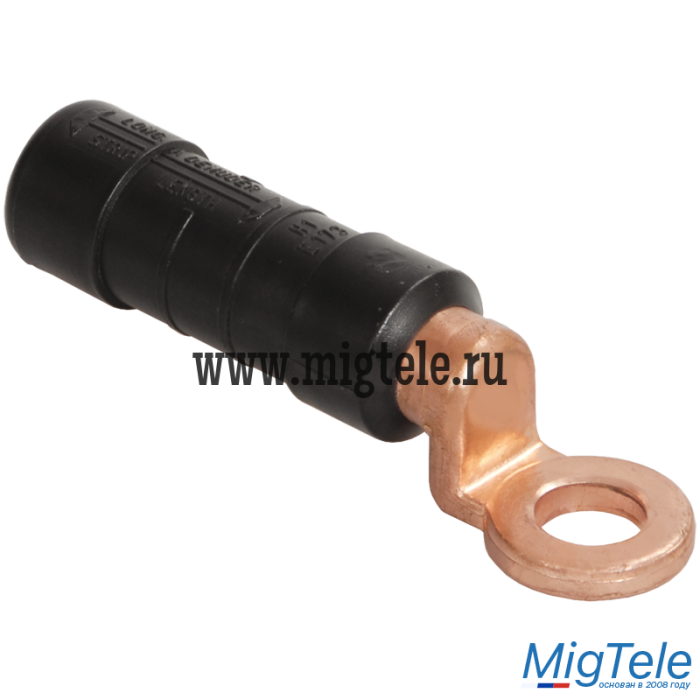

IEK UZA-25-D150 Наконечники герметичные НИМ 150

Предназначены для герметичного оконцевания многожильных проводов опрессовкой. Изоляционным материалом является полимер, устойчивый к ультрафиолетовому излучению и погодно-климатическим условиям.
Конструкция изделия позволяет обеспечить герметичность 6 кВ частотой 50 Гц в течение 1 минуты на глубине 1 метр. Для достижения данных параметров необходимо снять соответствующий слой изоляции с провода. Длина снятия изоляции указана на наконечнике. Граница зачистки должна быть ровной, толщина изоляции провода должна сохраняться на одном уровне вплоть до границы зачистки. Провод необходимо вставить в изделие до самого упора. Обжим необходимо проводить от центра к краю, соблюдая границу обжима и количество обжатий, которые указаны на изделии.
Для несущих проводов допустимые механические нагрузки на опрессованное соединение составляют:
- 1200 Н для сечений 16 мм2 и 25 мм2.
- 2500 Н для сечений 35 мм2, 50 мм2, 54 мм2, 70 мм2, 95 мм2,120 мм2, 150 мм2.
Наконечники НИМ применимы для алюминиевых и медных многопроволочных проводов.
Каждому сечению соответствует определенный цвет герметизирующего кольца.
Внутренняя полость алюминиевой части заполнена контактной смазкой, предохраняющей поверхность металла от окисления, снижающей контактное сопротивление, что приводит к значительному снижению потерь электроэнергии, а также обеспечивающей надежный электрический контакт в системе медь-алюминий и защищающей место соединения от контактной электрохимической коррозии.

Основные характеристики

Тип товара

Наконечник обжимной кабельный для алюминиевых проводников IEK

Материал

Алюминий/медь

Номин. поперечное сечение (алюминий), мм2

150 мм2

Форма поперечного сечения

Многопроволочная круглая/секторная жила

Серия производителя

НИМ

Сведения РАЭК

Дополнительные характеристики

Подходит для кабелей с алюминиевой/стальной жилой

Нет

Стандартное номин. поперечное сечение, мм2

150 мм2

Продольная герметизация

Да

В соотв. с DIN

Нет

Единица измерения

шт

Тип позиции

Складской ассортимент IEK

Кол-во в транспортной упаковке

10

Информация об упаковке

• Единица товара: шт
• Вес, кг: 0.3
• Длина, мм: 70
• Ширина, мм: 40
• Высота, мм: 40
• Кол-во в упак.: 1
