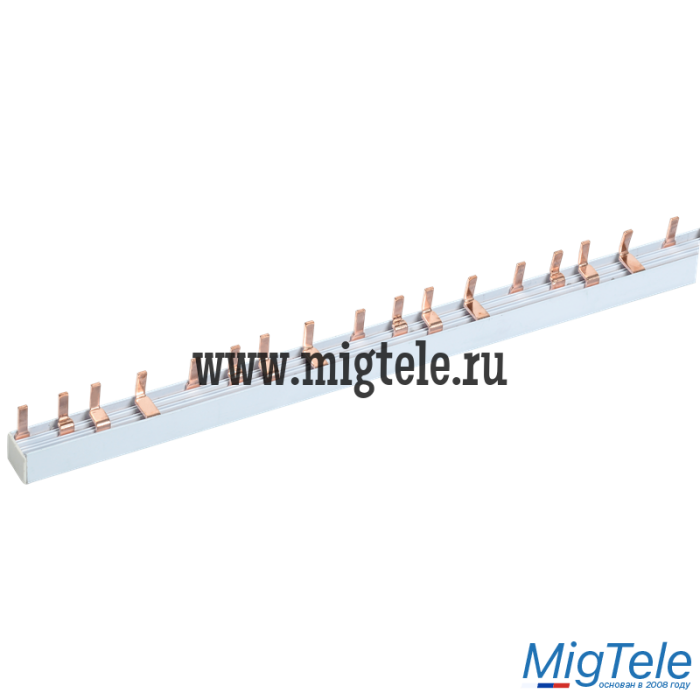

IEK YNS21-4-063 Шина соединительная типа PIN 4Р 63А

Применяются для удобного и безопасного соединения групп: ВА (выключатели автоматические), АД (автоматы дифференциальные), ВД (выключатели дифференциальные), ВН (выключатели нагрузки). Шины с шагом 18 мм предназначены для коммутации аппаратуры шириной, кратной одному модулю, шины с шагом 27 мм предназначены для коммутации изделий шириной, кратной полутора модулям. Шины, рассчитанные на номинальный ток 100 А, могут быть использованы с номинальным током 125 А, если вводной автомат подключать по центру. Для полуторамодульных шин имеются боковые заглушки.
Выполнены из медных пластин и помещены в пластиковый изолирующий корпус не поддерживающий горение.

Основные характеристики

Тип товара

Шина фазовая (шинная разводка) IEK

Количество фаз

4

Размер шага, мм

18 мм

Длина

1 000 мм

Номин. продолжительный ток Iu, А

63 А

Тип подключения

Штырь (Pin)

Количество полюсов

4

Серия производителя

PIN

Сведения РАЭК

Дополнительные характеристики

Поперечное сечение

274 мм2

Изолированн.

Да

Подходит для устройств с N-шиной

Нет

Номин. импульсное напряжение, кВ

4 кВ

Номин. кратковременно выдерживаемый ток Icw, кА

12 кА

Ширина устройства

20 мм

Высота базы, мм

28 мм

Подходит для устройств с вспомогат. переключателем

Нет

Единица измерения

шт

Тип позиции

Складской ассортимент IEK

Кол-во в транспортной упаковке

10

Информация об упаковке

• Единица товара: шт
• Вес, кг: 0.74
• Длина, мм: 1000
• Ширина, мм: 20
• Высота, мм: 15
• Кол-во в упак.: 1
