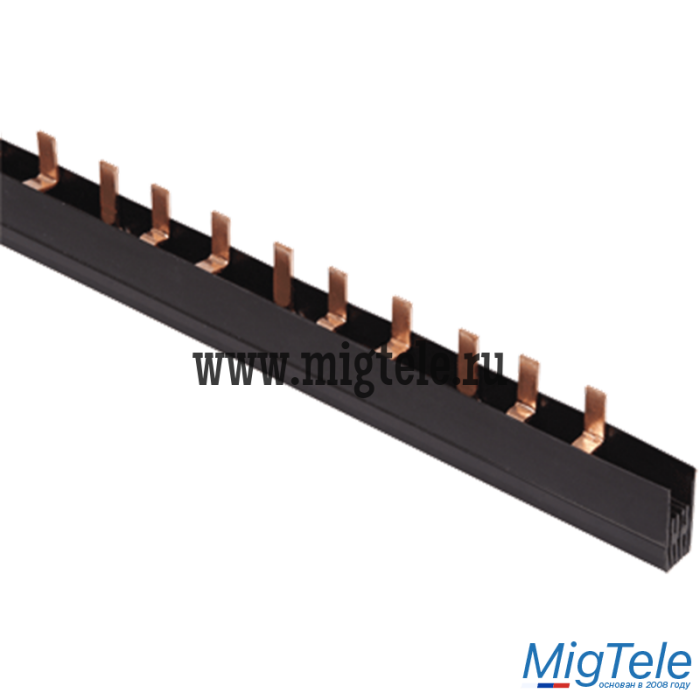

IEK YNS51-3-100 Шина соединительная PIN 3Р 100А

Применяются для удобного и безопасного соединения групп: ВА (выключатели автоматические), АД (автоматы дифференциальные), ВД (выключатели дифференциальные), ВН (выключатели нагрузки). Шины с шагом 18 мм предназначены для коммутации аппаратуры шириной, кратной одному модулю, шины с шагом 27 мм предназначены для коммутации изделий шириной, кратной полутора модулям. Шины, рассчитанные на номинальный ток 100 А, могут быть использованы с номинальным током 125 А, если вводной автомат подключать по центру. Для полуторамодульных шин имеются боковые заглушки.
Выполнены из медных пластин и помещены в пластиковый изолирующий корпус не поддерживающий горение.
Могут быть использованы с номинальным током 125А, если вводной автомат подключить по центру.

Основные характеристики

Тип товара

Шина фазовая (шинная разводка) IEK

Количество фаз

3

Размер шага, мм

27 мм

Длина

1 000 мм

Номин. продолжительный ток Iu, А

100 А

Тип подключения

Штырь (Pin)

Количество полюсов

3

Серия производителя

PIN

Сведения РАЭК

Дополнительные характеристики

Поперечное сечение

595 мм2

Изолированн.

Да

Подходит для устройств с N-шиной

Нет

Номин. импульсное напряжение, кВ

4 кВ

Подходит для количества подключаемых устройств

36

Номин. кратковременно выдерживаемый ток Icw, кА

17 кА

Высота

46,20 мм

Подходит для устройств с вспомогат. переключателем

Нет

Единица измерения

шт

Тип позиции

Складской ассортимент IEK

Кол-во в транспортной упаковке

4

Информация об упаковке

• Единица товара: шт
• Вес, кг: 0.4
• Длина, мм: 1000
• Ширина, мм: 50
• Высота, мм: 15
• Кол-во в упак.: 1
