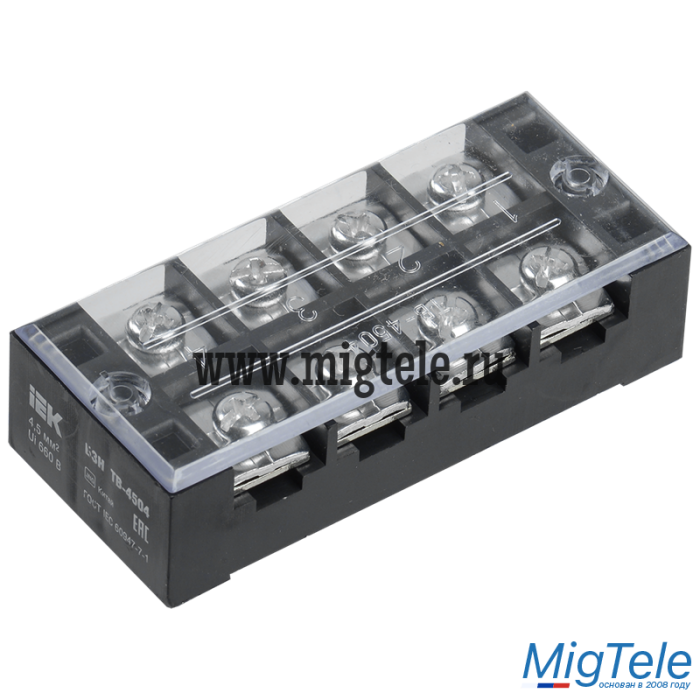

IEK YZN41-04-010-K02 Блок зажимов БЗН ТВ-1004 10 мм2

Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.
Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка.
Корпус выполнен из не поддерживающего горение АБС-пластика. Токоведущая шина изготовлена из латуни.
Материал корпуса: пожаробезопасный АБС-пластик или карболит.
Номинальный рабочий ток и присоединительная способность:
- блоки ТВ – 15-100 А, 1,5 – 10 мм2;
- блоки ТС – 60-600 А, 16 – 300 мм2;
- блоки ТК – 10-100 А, 1,5 – 25 мм2.
Широкий диапазон рабочих температур: от -40 до +50°C.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2 мВ).

Основные характеристики

Тип товара

Клемма одно - и многополюсн./клеммная колодка IEK

Способ монтажа

Прочее

Номин. ток In

100 А

Номин. напряжение

660...660 В

Серия производителя

TB

Сведения РАЭК

Дополнительные характеристики

Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм2

10 мм2

Тип электрич. соединения 1

Винтовое соединение

Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм2

4...10 мм2

Количество полюсов

4

Материал изоляции корпуса

АБС-пластик

Цвет

Черный

Ширина/размер ячейки, мм

43 мм

Длина

108 мм

Проверено на взрывобезопасность по версии "Ex e"

Нет

Тип электрич. соединения 2

Винтовое соединение

Позиция соединения

Сбоку (поперечное)

Количество зажимных клемм на 1 полюс

2

Класс негорючести изоляц. материала согл. UL94

V1

Требуется торцевая изолирующая пластина

Нет

Прозрачный

Нет

Единица измерения

шт

Тип позиции

Заказной ассортимент IEK

Кол-во в транспортной упаковке

10

Информация об упаковке

• Единица товара: шт
• Вес, кг: 0.1
• Длина, мм: 110
• Ширина, мм: 40
• Высота, мм: 30
• Кол-во в упак.: 1
