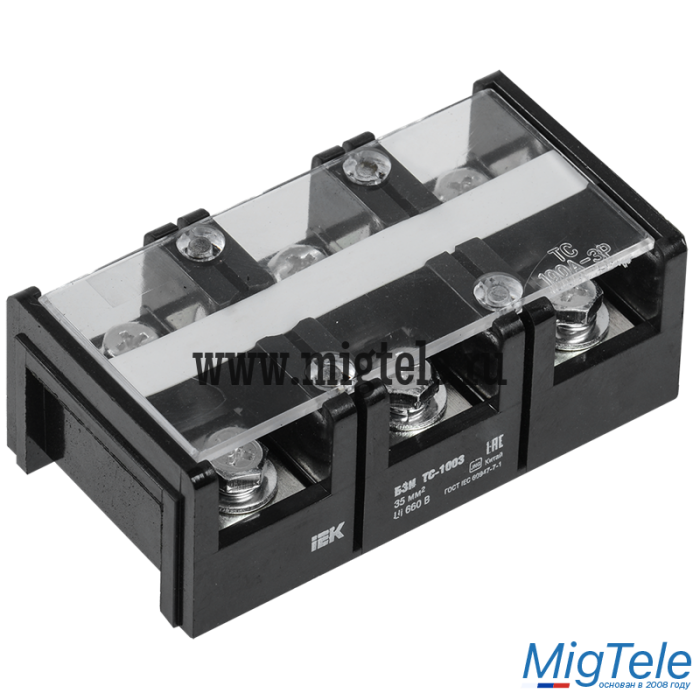

IEK YZN42-03-035-K02 Блок зажимов БЗН ТС-1003 35 мм2
-
- 0 отзывов
- Цена диллер:
- По запросу
- Способы доставки:
- Доставка РФ, Самовывоз
- Способы оплаты:
- Любой вид платежа
- Гарантия:
- 12 месяцев
Описание IEK YZN42-03-035-K02 Блок зажимов БЗН ТС-1003 35 мм2
Используются для безопасного и компактного присоединения и ответвления проводников различного сечения из меди и алюминия в цепях переменного тока напряжением до 660В и постоянного тока напряжением до 440В.
Устанавливаются на монтажную панель. Для изоляции проводников устанавливается прозрачная крышка.
Корпус выполнен из не поддерживающего горение карболита. Токоведущая шина изготовлена из латуни.
Материал корпуса: пожаробезопасный АБС-пластик или карболит.
Номинальный рабочий ток и присоединительная способность:
- блоки ТВ – 15-100 А, 1,5 – 10 мм2;
- блоки ТС – 60-600 А, 16 – 300 мм2;
- блоки ТК – 10-100 А, 1,5 – 25 мм2.
Широкий диапазон рабочих температур: от -40 до +50°C.
Испытание на превышение температуры (не более, чем 45°С).
Испытание на кратковременно выдерживаемый ток 120 А на 1 мм2 в течение 1 секунды.
Испытание падения напряжения (не более, чем 3,2 мВ).
Основные характеристики
Тип товара
Клемма одно - и многополюсн./клеммная колодка IEK
Способ монтажа
Прочее
Номин. ток In
100 А
Номин. напряжение
660...660 В
Серия производителя
TC
Сведения РАЭК
Код |
1833964 |
Класс |
EC001284 |
Наименование |
Блок зажимов БЗН ТС-1003 35 мм2 100A 3 пары IEK |
Дополнительные характеристики
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм2
35 мм2
Тип электрич. соединения 1
Винтовое соединение
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм2
16...35 мм2
Количество полюсов
3
Материал изоляции корпуса
АБС-пластик
Цвет
Черный
Ширина/размер ячейки, мм
53 мм
Длина
99 мм
Проверено на взрывобезопасность по версии "Ex e"
Нет
Тип электрич. соединения 2
Винтовое соединение
Позиция соединения
Сбоку (поперечное)
Количество зажимных клемм на 1 полюс
2
Класс негорючести изоляц. материала согл. UL94
V1
Рабочая температура
-40...50 °C
Требуется торцевая изолирующая пластина
Нет
Прозрачный
Нет
Единица измерения
шт
Тип позиции
Заказной ассортимент IEK
Кол-во в транспортной упаковке
1
Штрих-код EAN |
4606056144796 |
Информация об упаковке
- Единица товара: шт
- Вес, кг: 0.25
- Длина, мм: 110
- Ширина, мм: 60
- Высота, мм: 40
- Кол-во в упак.: 1
