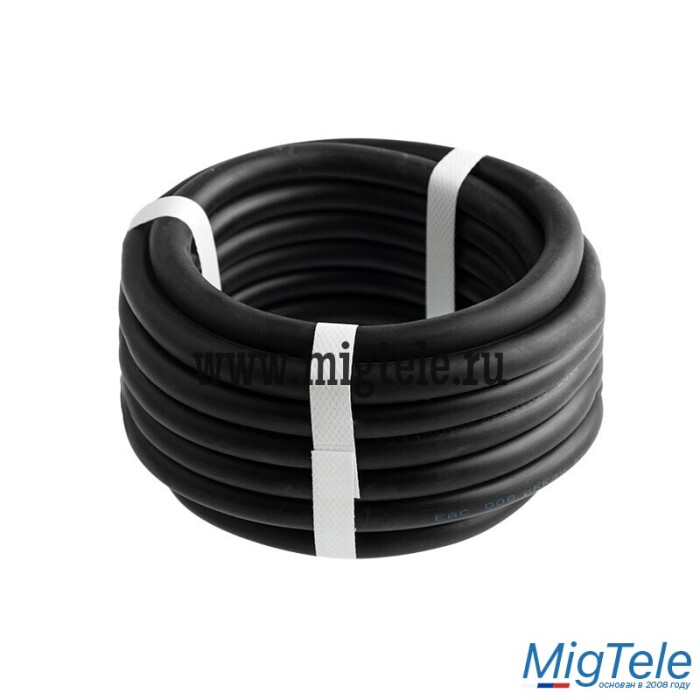

Rexant 01-8412-3 Кабель гибкий сварочный КГтп-ХЛ 1х25 мм

Описание

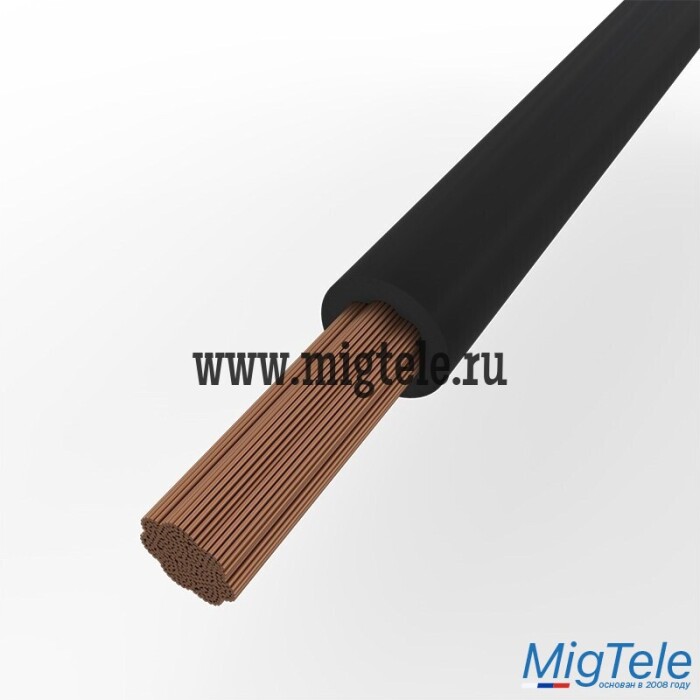

Токопроводящая жила – медная, круглой формы, многопроволочная класса 5 по ГОСТ 22483-2012. Число жил – 1 с номинальным сечением 10,0-50,0 мм².
Оболочка из композиции на основе стирольных термоэластопластов.
В одножильных кабелях КГтп-ХЛ допускается замена изоляции и оболочки изоляционно-защитной оболочкой из термоэластопласта.
Цвет оболочки черный.
Применение:
Кабели КГ используют в силовых агрегатах, подвижных подъемных механизмах, подъемно-транспортном оборудовании, электроинструментах и других оборудованиях повышенной мощности, а также в сварочных аппаратах для осуществления различных видов сварочных работ. Кабели предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 °С. Диапазон допустимых температур –60...+50 °С.

Расшифровка кабеля:
К – Кабель
Г – Гибкий
тп – изоляция и оболочка из термоэластопласта
ХЛ – холодостойкое исполнение

Технические характеристики:
Климатическое исполнение ХЛ, категории размещений 1,2,3 по ГОСТ 15150-69
Номинальное переменное напряжение: 660 В частотой до 400 Гц
Номинальное постоянное напряжение: 1000 В
Испытательное переменное напряжение: 2,5 кВ частотой 50 Гц
Время выдержки при испытании: 5 мин
Сопротивление изоляции при 20 °С: не менее 50 МОм•км
Строительная длина: 100...150 м в зависимости от сечения жил
Допустимая температура нагрева жил: 75 °С
Минимальный радиус изгиба: 8 наружных диаметров
Растягивающее усилие на кабель должно быть не более 19,6 Н (2,0 кгс) на 1 мм² суммарного сечения всех жил
Диапазон рабочих температур: −60...+50 °C
Прокладка и монтаж кабелей без предварительного обогрева производится при температуре не ниже -40 ºС
Срок службы: не менее 3 лет (срок службы исчисляется с момента изготовления кабеля)
Гарантийный срок эксплуатации 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления.
Класс пожарной опасности по НПБ 248 О2.7.2.4
Код ОКП 35 4000
