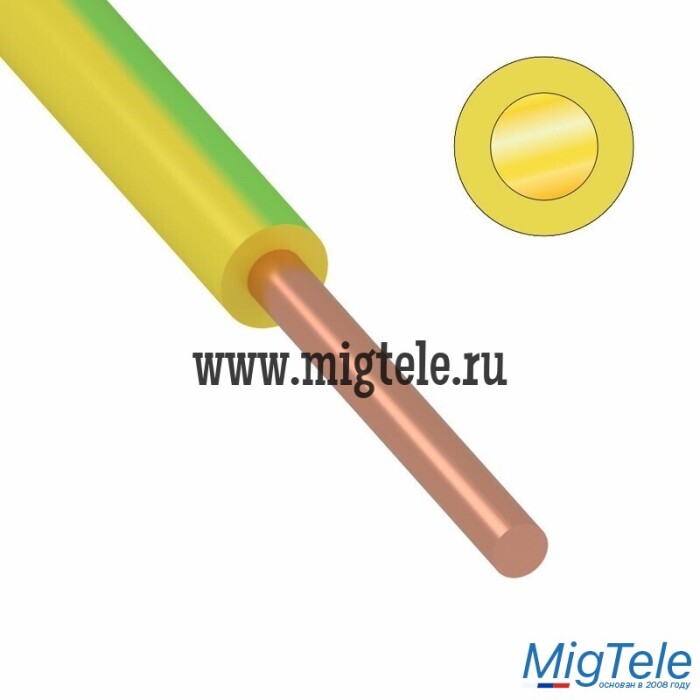

Rexant 01-8607-3 Провод ПуВ (ПВ-1) 10 мм

Описание

Провод ПВ-1(ПуВ) предназначен для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования до 450/750 В включительно номинальной частотой до 400 Гц или постоянное напряжение до 1000 В включительно. Допускается прокладка проводов в стальных трубах, коробах, лотках и др., для монтажа электрических цепей.
Провода по конструкции, техническим параметрам и эксплуатационным характеристикам соответствуют требованиям международных стандартов МЭК 60227-1:2007, МЭК 60227-3:1997, МЭК 60227-4:1997.

Провод состоит из медной отожженной проволоки, в изоляции из поливинилхлоридного пластиката.

Расшифровка провода ПВ-1:
П — провод
В — виниловая изоляция
1 — класс гибкости жилы

Расшифровка провода ПуВ:
П — Провод
у — Установочный
В — Изоляция — из поливинилхлоридного пластиката

Марка провода ПуВ соответствует марке ПВ-1.
По новому госту (ГОСТ Р 53768-2010), разработанному в связи с необходимостью систематизации и упорядочения требований, предъявляемых к проводам и кабелям для электрических установок и подготовки нормативной базы для обеспечения производства современных типов проводов и кабелей, с 01.01.2011 марка ПВ-1 отменена и вместо нее введено новое обозначение ПуВ. Согласно комментарию ВНИИКП по данным изменениям: провод марки ПВ-1 выпускаемый ранее по ГОСТ 6323-79 соответствует марке ПуВ, выпускаемой по ТУ 16-705.501-2010.

Технические характеристики провода ПВ-1 (ПуВ):
Номинальное сечение: 10 мм²
Общий диаметр провода: 6,1 мм
Номинальное напряжение U0/U: 450/750 В
Электрическое сопротивление жил, не более: 1,84 Ом/км
Электрическое сопротивление изоляции, не менее: 7 кОм/км
Радиус изгиба кабелей: 10 наружных диаметров
Температура окружающей среды, верхний предел: +35 °С
Температура окружающей среды, нижний предел: –50 °С
Влажность воздуха при 35 °C: 100 %
Строительная длина: 100 м
Гарантийный срок эксплуатации: 24 мес.
Срок службы: 15 лет

Технические характеристики

Заземляющая жила

Нет

Вес

0.105 кг

Технические характеристики ETIM

Материал изоляции жилы

Поливинилхлорид (ПВХ)

Цвет внешн. оболочки

Желто-зеленый

Класс проводника

Класс 1 (однопроволочная жила)

Допустимая температура при монтаже

-10...40 °C

Допустимая температура при эксплуат. (без движения)

-40...60 °C

Количество жил

1

С низким дымовыделением - LS (согл. BS EN 61034-2)

Нет

Свободный от галогенов - HF (согл. EN 60754-1/2)

Нет

Диаметр проводника

3.46 мм

Номин. сечение проводника

10 мм кв.

Заземляющая жила

Нет

Номин. напряжение U (линейное)

750 В

Материал проводника

Медь

Защитный проводник

Нет

Экранированный

Нет

Номин. напряжение U0 (фазное)

450 В

Маслостойкий (в соответствии с EN 60811-404)

Нет

Цвет жилы

Желто-зеленый
