Rexant 07-5252-1 Универсальная клемма СМК 222-412
-
- 0 отзывов
- Цена диллер:
- По запросу
- Способы доставки:
- Доставка РФ, Самовывоз
- Способы оплаты:
- Любой вид платежа
- Гарантия:
- 12 месяцев
Описание Rexant 07-5252-1 Универсальная клемма СМК 222-412
Описание

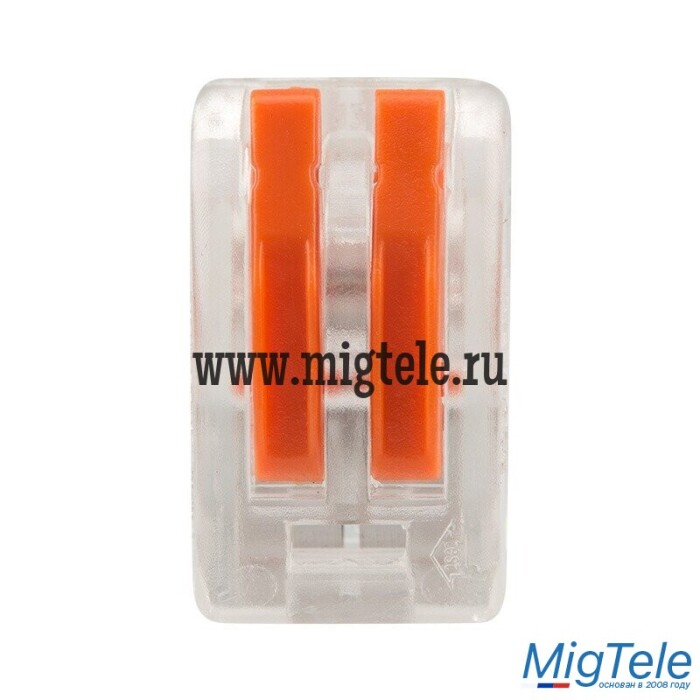

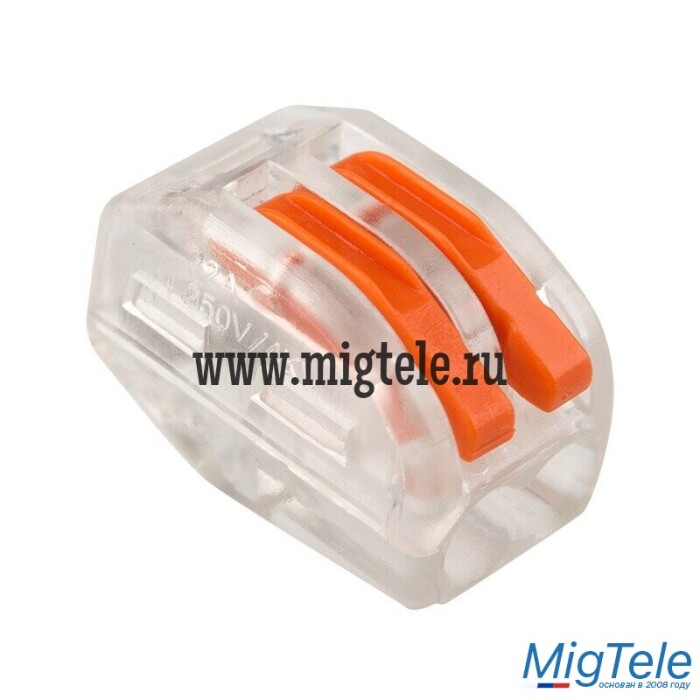

Соединительная многоразовая клемма REXANT на 2 проводника с плоско-пружинным зажимом в прозрачном корпусе предназначена для подсоединения медных одножильных и многожильных проводников тонкого сечения.
Перед монтажом с соединяемых проводников необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы (9-12 мм). Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Вставьте его в свободное гнездо клеммы, предварительно подняв оранжевый рычажок, после этого опустите рычажок в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Оболочка из прозрачного пластика делает контакт изолированным, а также позволяет визуально оценить положение проводника.
Извлечение проводника (демонтаж) осуществляется действиями в обратном порядке.
Характеристики:
Размер: 12.4x14.5x20.5 мм
Материал: Полиамид 66
Количество контактов: 2
Материал контактов: луженая медь
Зажим: сталь
Цвет: прозрачный
Напряжение: 400 В
Материал подключаемых проводов: Cu
Типы подключаемых проводов: одножильные, многожильные
Ток: для одножильных проводов — 32 А, для многожильных проводов — 24 А28-12 AWG
Поддерживаемое сечение: 2x0.08-4 мм² (одножильный провод), 2x0.08-2.5 мм² (многожильный провод)
Рабочая температура: –40...+85 ºC
Технические характеристики ETIM
Номин. напряжение
400...400
Цвет
Светло-серый
Номин. ток
32
Количество зажимов (подключаемых проводников)
2
Подходит для одножильного провода
Да
Попереч. сечение гибкого проводника (многопроволочного) с кабельным наконечником
0,08...2,5
Номин. поперечное сечение (диапазон)
0,08...4
Подходит для многожильного провода
Да
Подходит для гибкого провода
Да
С рычажком (-ами)
Да
