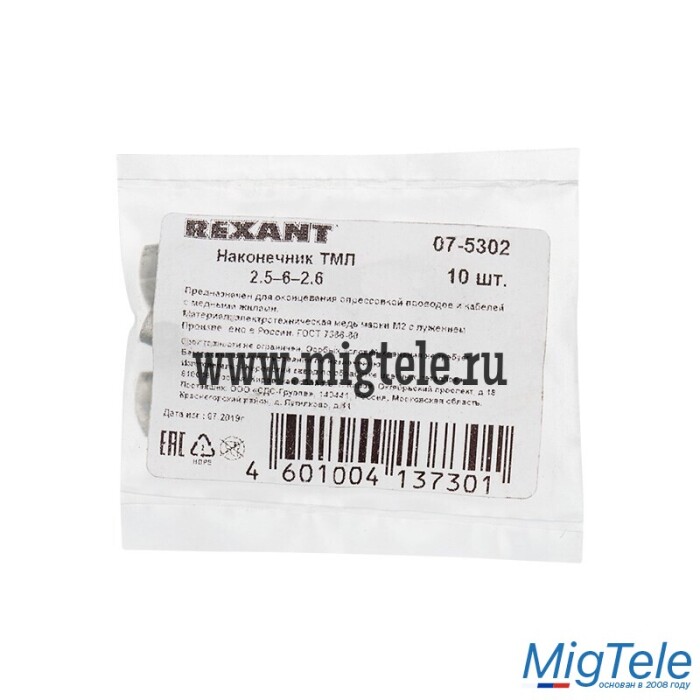

Rexant 07-5302 Наконечник медный луженый ТМЛ 2,5–6–2,6

Описание

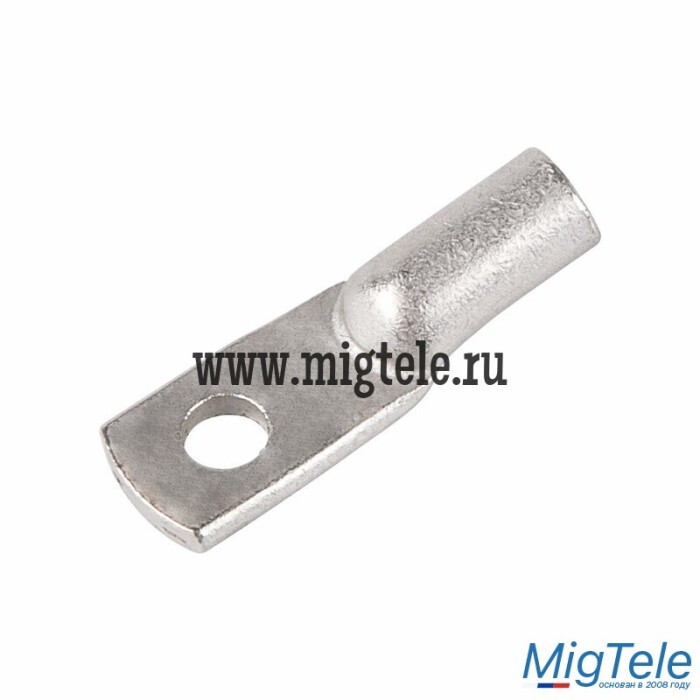

Наконечник кабельный медный луженый, предназначен для оконцевания опрессовкой проводов и кабелей с медными жилами. Наконечник ТМЛ выполнен из высококачественного лужения с легирующими добавками висмута, что гарантирует надежную защиту контактных соединений от коррозии и может применяться в агрессивной среде, а также обеспечивает защиту от разрушения основного материала.
Наконечник медный луженый ТМЛ закрепляется на кабеле при помощи опрессовки. Конец кабеля предварительно очищают от изоляционного слоя специальным инструментом или ножом, затем соединяют и пропускают в гильзу. После этого хорошо зажимают кримпером или пресс-клещами, гидравлическим или механическим. Для надежной фиксации потребуется обжать не менее двух раз. Пресс-клещи выбирают, руководствуясь толщиной кабеля.

СТРУКТУРА ОБОЗНАЧЕНИЯ НАКОНЕЧНИКА TMЛ 2.5–6–2.6 ГОСТ 7386-80
Т — Труба — полуфабрикат, из которого изготовлен наконечник
М — Медь — материал, из которого изготовлен наконечник
Л — Луженый — покрытие
2.5 — номинальное сечение, мм²
6 — диаметр контактного стержня (отверстие под болт), мм
2.6 — внутренний диаметр хвостовика (отверстие под кабель), мм
ГОСТ 7386-80 — изготовлен в соответствии с ГОСТ


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Материал: электротехническая медь марки М2
Покрытие: электролитическое лужение.
Состав защитного покрытия: олово-висмут (Sn-Bi)
Рабочее напряжение: до 35 кВ
Срок службы не ограничен.

Технические характеристики ETIM

Класс проводника

Класс 2 (многопроволочная жила)

Материал

Медь

Защитное покрытие поверхности

Лужёный (-ая)

Цвет изоляции

Прочее

Изолированн.

Нет

Форма фланца

Кольцевая

Метрический размер болта (М..)

6

Номин. поперечное сечение

2.5

Со смотровым (контрольным) отверстием

Нет

Тонкий фланец

Нет

Угол соединения

180° (по горизонтали)

Количество монтажных отверстий

1

Тип проводника

Многожильный
