Rexant 08-0059 Наконечник кольцевой изолированный термоусаживаемый ? 8.4 мм 4-6 мм

Описание

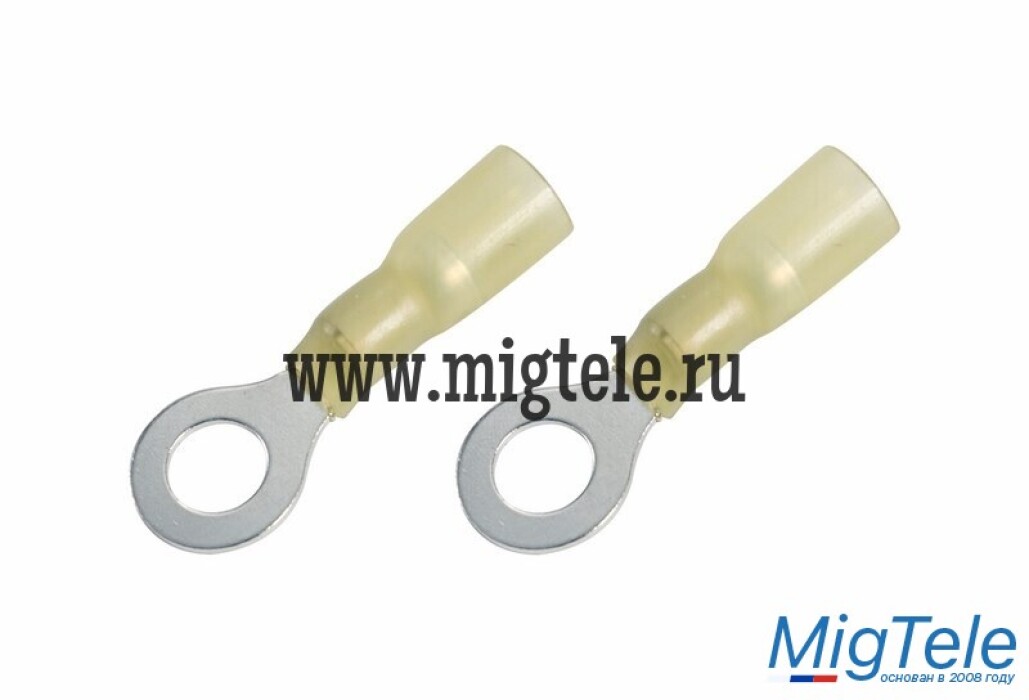

Наконечник кольцевой изолированный термоусаживаемый (НКИт ø 8.4 мм) 4-6 мм² REXANT предназначен для создания качественного подключения электрооборудования, которое осуществляется через контактное соединение на основе винтовой фиксации. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактов на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, телефонное или климатическое оборудование).
Изолированный кольцевой наконечник REXANT состоит из двух компонентов: металлического коннектора и защитного изолятора. Главной отличительной особенностью такого наконечника является термоусаживаемый изолятор клеммы с клеевым краем, что обеспечит защиту места обжима кабеля от попадания влаги и грязи. Металлический коннектор изготовлен из латуни, с поверхностным электролитическим лужением. Обжатие производится специальными пресс-клещами (ht-301 H арт.12-3014, 12-3014; ht-301 N арт.12-3116; ht-301 W арт.12-3021, 12-3021-4) поверх защитного изолятора. После обжатия при нагревании наконечника происходит усадка термоизоляционной трубки на кабеле — это обеспечит герметичность соединения. Цвет изолятора прозрачно-желтый.

Основные характеристики:
Сечение применимых медных многопроволочных проводов: 4-6 мм²
Рабочий размер кольцевого отверстия: d2 = 8.4 мм
Максимально допустимая величина пропускаемой силы тока: 48 А
Температурный диапазон: -10...+75 ℃

Применение изолированных кольцевых наконечников дает возможность существенно ускорять электромонтажные работы, при этом появляется возможность многократного отсоединения и присоединения проводов.

Технические характеристики ETIM

Материал

Медь

Номин. поперечное сечение (диапазон)

4...6

Защитное покрытие поверхности

Лужёный (-ая)

Классификация по AWG (Американская классификация проводов)

12...10

Цвет изоляции

Желтый

Изолированн.

Да

Подходит для тонкожильных (многопроволочных) проводников

Да

Подходит для сплошных (однопроволочных) жил

Нет

Подходит для многожильных (многопроволочных) проводников

Да

Для полностью защищенных соединений

Нет

Подходит для плоских проводников

Да

Подходит для высокотемпературного кабеля (до 650)

Нет

Подходит для лаковой изоляции

Нет

Подходит для круглых проводников

Да

Изоляция

Усаживаемая изоляция из полиэтилена (PE)

Форма гильзы/муфты

Короткая

Форма фланца

Кольцевая

Упаковка в рулон/ленту

Нет

Метрический размер болта (М..)

8

В соотв. с DIN

Нет

Макс. ток (Imax)

48
