Rexant 08-0154 Наконечник вилочный изолированный 8.4 мм 4-6 мм

Описание

Наконечник вилочный изолированный (НВИ - 8.4 мм) 4-6 мм² REXANT предназначен для создания качественного подключения электрооборудования, которое при необходимости возможно разъединять без полного откручивания крепежного соединения, всего лишь ослабив винтовую фиксацию. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, телефонное или климатическое оборудование).

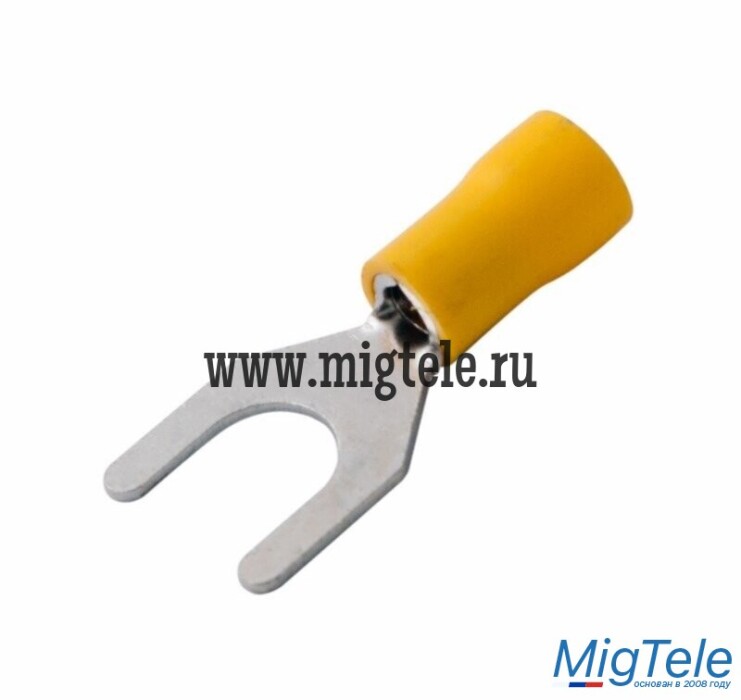

Изолированный вилочный наконечник REXANT состоит из двух компонентов: металлического коннектора (вилка) и защитного изолятора, закрывающего место обжима. Металлический коннектор изготовлен из латуни, с поверхностным электролитическим лужением (возможно использование в условиях повышенной влажности), а изолятор клеммы из поливинилхлорида (ПВХ), который надежно защищает место обжима кабеля.
Температурный диапазон: -10...+75 ℃. Обжатие производится специальными пресс-клещами (ht-301 H арт.12-3014, 12-3014; ht-301 N арт.12-3117, 12-3016, 12-3016-4; ht-301 W арт.12-3021, 12-3021-4, 12-3121) поверх защитного изолятора. Данная клемма применима для проводов с сечением в диапазоне 4-6 мм². Рабочая ширина штекера d2 = 8.4 мм. Цвет изолятора желтый. Максимально допустимая величина пропускаемого тока 48 А.
Применение вилочных изолированных наконечников дает возможность существенно ускорять электромонтажные работы, при этом провода многократно отсоединяются и присоединяются к оборудованию.

Технические характеристики ETIM

Материал

Медь

Номин. поперечное сечение (диапазон)

4...6

Защитное покрытие поверхности

Лужёный (-ая)

Классификация по AWG (Американская классификация проводов)

12...10

Цвет изоляции

Желтый

Изолированн.

Да

Подходит для тонкожильных (многопроволочных) проводников

Да

Подходит для сплошных (однопроволочных) жил

Нет

Подходит для многожильных (многопроволочных) проводников

Да

Для полностью защищенных соединений

Нет

Подходит для плоских проводников

Да

Подходит для высокотемпературного кабеля (до 650)

Нет

Подходит для лаковой изоляции

Нет

Подходит для круглых проводников

Да

Изоляция

Поливинилхлорид (ПВХ)

Форма гильзы/муфты

Короткая

Форма фланца

Вилочная

Упаковка в рулон/ленту

Нет

Метрический размер болта (М..)

8

В соотв. с DIN

Нет

Макс. ток (Imax)

48
