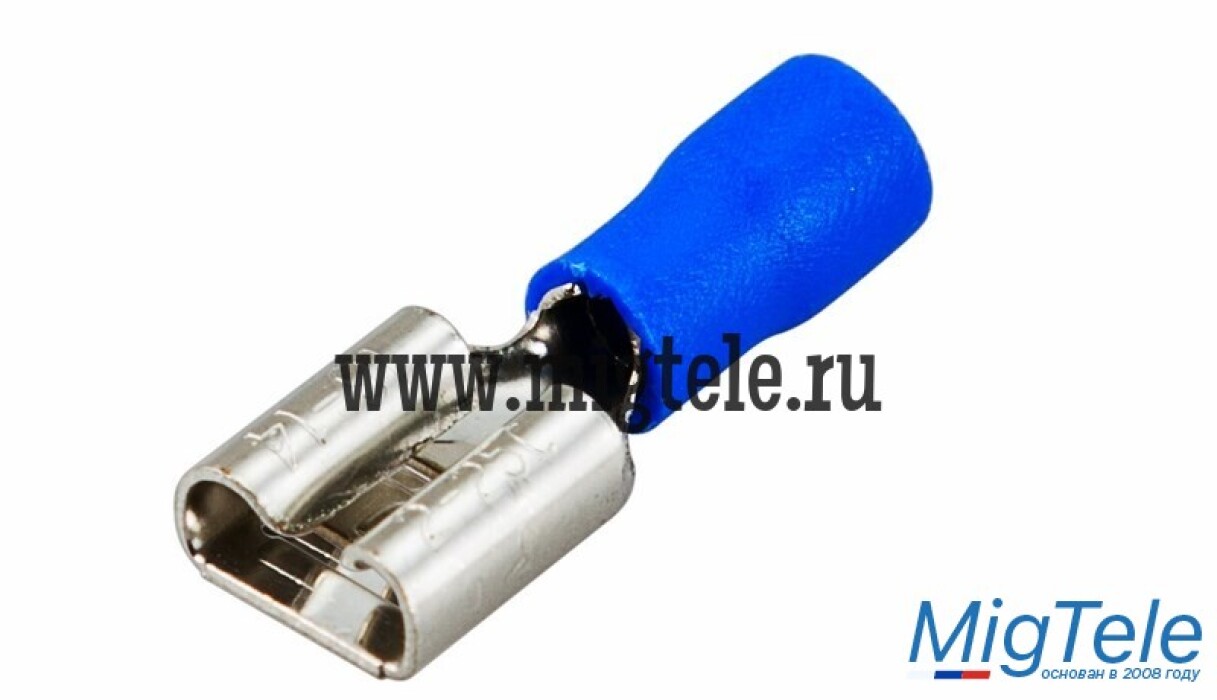

Rexant 08-0434 Клемма плоская изолированная РПи-м 2.5-(9.0)/РпИм 2.5-9.0

Описание

Клемма плоская изолированная (КПИ гнездо - 9 мм) 1.5-2.5 мм² REXANT предназначена для создания качественного подключения электрооборудования или соединения проводов между собой, которое при необходимости возможно разъединить без лишних усилий. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении).
Изолированная плоская клемма REXANT состоит из двух компонентов: металлического коннектора (гнездо) и защитного изолятора. Металлический коннектор изготовлен из латуни, с поверхностным электролитическим лужением, а изолятор клеммы из поливинилхлорида (ПВХ), который надежно защищает место обжима кабеля. Обжатие производится специальными пресс-клещами (ht-301 H арт.12-3014, 12-3014; ht-301 N арт.12-3116, 12-3117, 12-3016, 12-3016-4; ht-301 W арт.12-3021, 12-3021-4, 12-3121) поверх защитного изолятора. Каждая клемма имеет фиксатор для более прочного механического соединения с штекерным разъемом. Цвет изолятора синий.

Основные характеристики:
Сечением применяемого провода в диапазоне: 1.5-2.5 мм²
Рабочая ширина штекера: B = 9 мм
Максимальный ток: 15 А
Температурный диапазон: -40…+80 ℃

Применение изолированных плоских клемм дает возможность существенно ускорять электромонтажные работы, при этом появляется возможность многократного отсоединения и присоединения проводов.

Технические характеристики ETIM

Модель/исполнение

Гильза/розетка (мама)

Материал

Латунь

Номин. поперечное сечение (диапазон)

1,5...2,5

Классификация по AWG (Американская классификация проводов)

16...14

Цвет изоляции

Синий

Материал изоляции

Поливинилхлорид (ПВХ)

Изоляция

Частичная изоляция

Размер контакта/штекера

Плоский 8.0 x 0.8 мм

С защелкой

Нет

С разветвителем

Нет

Макс. ток (Imax)

15
