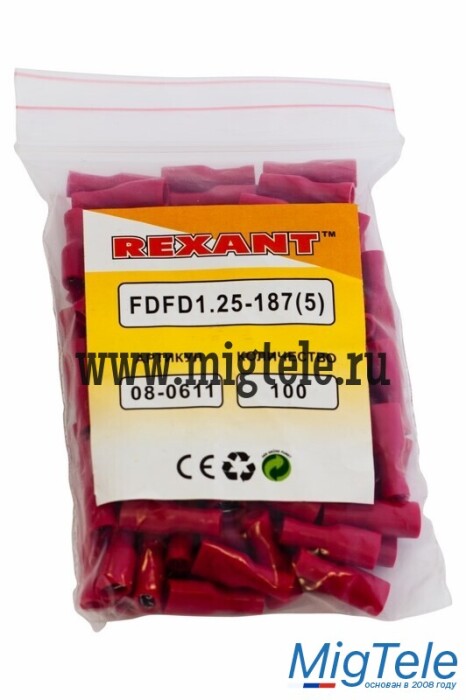

Rexant 08-0611 Клемма плоская изолированная РППи-м 1.5-(4.8)/РпИмп 1,25-5-0,8

Описание

Клемма плоская полностью изолированная (КППИ гн - 5 мм) 0.5-1.5 мм² REXANT предназначена для создания качественного подключения электрооборудования или соединения проводов между собой, которое при необходимости, возможно разъединить без лишних усилий. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, телефонное или климатическое оборудование).

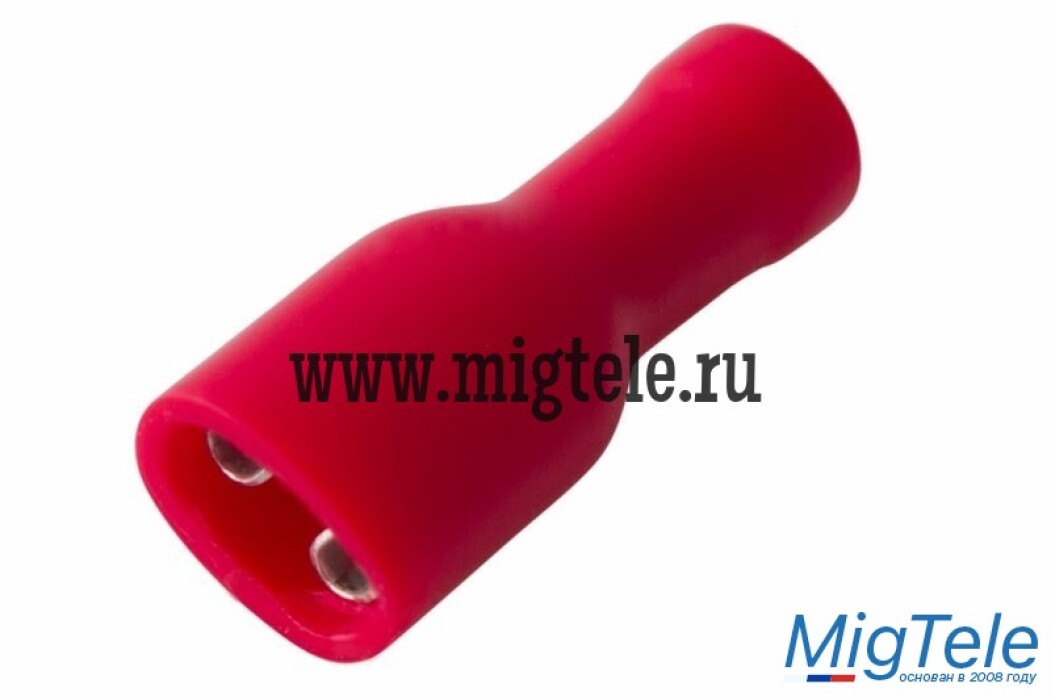

Полностью изолированная плоская клемма REXANT состоит из двух компонентов: металлического коннектора (гнездо) и защитного изолятора, полностью закрывающий штекер. Металлический коннектор изготовлен из латуни, с поверхностным электролитическим лужением, а изолятор клеммы из поливинилхлорида (ПВХ), который надежно защищает место обжима кабеля и контактную часть. Цвет изолятора красный. Обжатие производится специальными пресс-клещами (ht-301) поверх защитного изолятора. Каждая клемма имеет фиксатор замкового типа для более прочного механического соединения с штекерным разъемом.

Основные характеристики:
Температурный диапазон: -10...+75 ℃
Сечение применяемых проводов в диапазоне: 0.5-1.5 мм²
Рабочая ширина штекера: B = 5.6 мм
Максимально допустимая величина пропускаемого тока: 10 А

Применение КППИ дает возможность существенно ускорять электромонтажные работы, при этом появляется возможность многократного отсоединения и присоединения проводов.

Технические характеристики ETIM

Модель/исполнение

Гильза/розетка (мама)

Материал

Латунь

Номин. поперечное сечение (диапазон)

0,5...1,5

Классификация по AWG (Американская классификация проводов)

22...16

Цвет изоляции

Красный

Материал изоляции

Поливинилхлорид (ПВХ)

Изоляция

Полная изоляция

Размер контакта/штекера

Плоский 4.8 х 0.5 мм

С защелкой

Нет

С разветвителем

Нет

Макс. ток (Imax)

10
