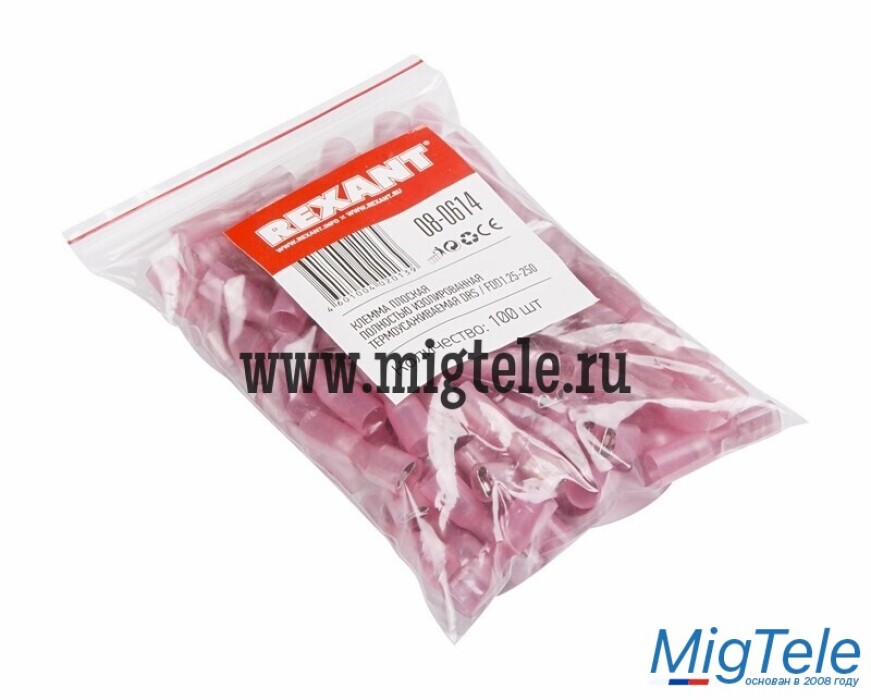

Rexant 08-0614 Клемма плоская термоусаживаемая РПи-м-т

Описание

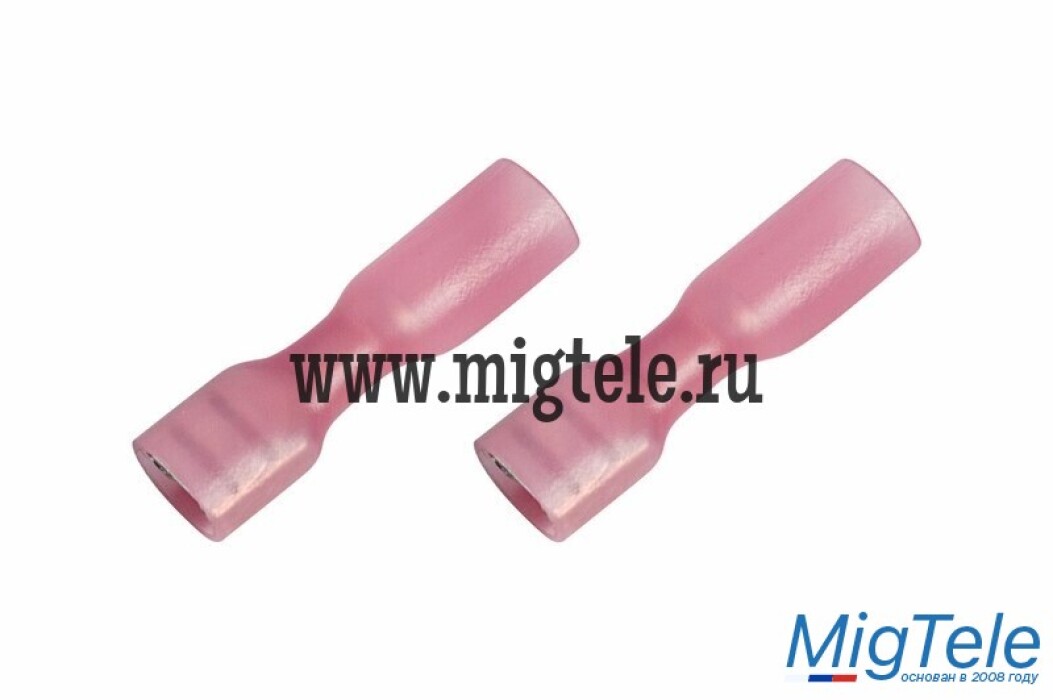

Клемма плоская полностью изолированная термоусаживаемая (КППИт гн - 6.6 мм) 0.5-1.5 мм² REXANT предназначена для создания качественного подключения электрооборудования или соединения проводов между собой, которое при необходимости, возможно разъединить без лишних усилий. Такая клемма используется для оконцовывания многожильных медных проводов при монтаже мобильных электрических контактных соединений на подвижном составе (автомобиле-, вагоно-, самолето- и судостроении) или в других местах, где важна надежность соединения (к примеру, телефонное или климатическое оборудование).
Она состоит из двух компонентов: металлического коннектора (гнездо) и защитного термоизолятора, полностью закрывающий коннектор. Главной отличительной особенностью такой клеммы является термоусаживаемый изолятор с клеевым внутренним краем, что обеспечит защиту места обжима кабеля от попадания влаги и грязи. Металлический коннектор изготовлен из латуни, с поверхностным электролитическим лужением. Обжатие производится специальными пресс-клещами (ht-301) поверх защитного изолятора. Каждая клемма имеет фиксатор замкового типа для более прочного механического соединения с штекерным разъемом. Цвет изолятора прозрачно-красный.

Основные характеристики:
Температурный диапазон: -10...+75 ℃
Сечение применяемых проводов в диапазоне: 0.5-1.5 мм²
Рабочая ширина коннектора: B = 6.6 мм
Максимально допустимая величина пропускаемого тока: 10 А

Применение КППИт дает возможность существенно ускорять электромонтажные работы, при этом появляется возможность многократного отсоединения и присоединения проводов.

Технические характеристики ETIM

Модель/исполнение

Гильза/розетка (мама)

Материал

Латунь

Номин. поперечное сечение (диапазон)

0,5...1,5

Классификация по AWG (Американская классификация проводов)

22...16

Цвет изоляции

Красный

Материал изоляции

Прочее

Изоляция

Полная изоляция

Размер контакта/штекера

Плоский 6.3 х 0.8 мм

С защелкой

Нет

С разветвителем

Нет

Макс. ток (Imax)

10
