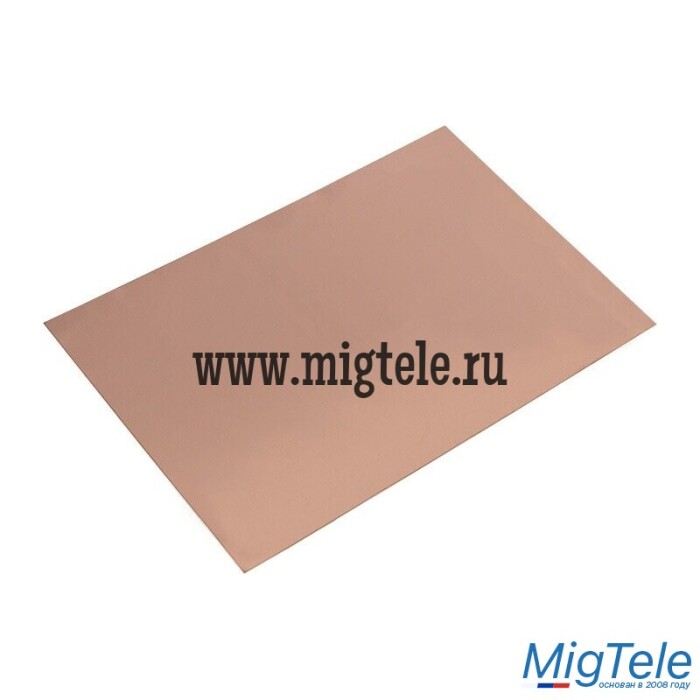

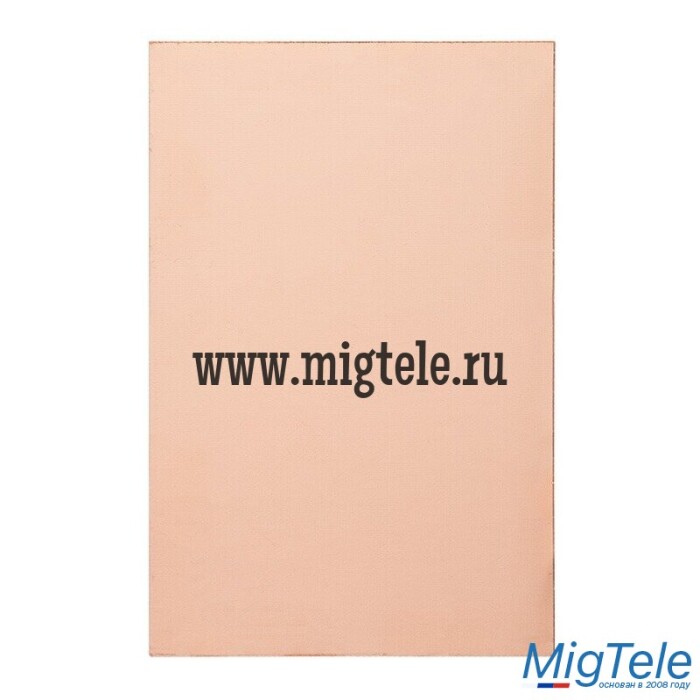

Rexant 09-4068 Стеклотекстолит 2-сторонний 200x300x1.5 мм

Описание

Стеклотекстолит 2-сторонний 200x300x1.5 мм 35/35 (35 мкм) REXANT представляет собой композицию стеклоткани и связующего материала на основе эпоксидных смол, а также с двух сторон покрыт медной электролитической гальваностойкой фольгой толщиной 35 мкм.
Листовой текстолит служит основой для изготовления печатных плат высокого качества.
Отличные физические и химические характеристики сделали этот материал самым востребованным.

Основные преимущества:
Высокая устойчивость к воздействию неблагоприятных климатических условий.
Хорошие диэлектрические свойства и стабильность характеристик.
Высокая механическая прочность при сжатии и высокая ударная вязкость.
Легко поддается любой механической обработке: резание, сверление и т. д.

Область применения:
В радиотехнике.
В приборостроении.
В электронике для изготовления обычных и многослойных печатных плат высокого класса точности.
Для поверхностного механического и электрического монтажа различных электронных компонентов.

Основные характеристики:
Рабочий температурный диапазон: –65...+105 °С
Удельное сопротивление: 107 Ом/м
Вес изделия: 210 г (1шт.)
Габаритный размер: 200х300х1.5 мм
Класс горючести: Y0

Технические характеристики:
Поверхностное электрическое сопротивление после кондиционирования в камере влажности, не менее при 96 ч/40 °С/93 % и восстановления 1 ч/100 °С/<20 % и 1 ч/125 °С/<20 %: 5х10¹² Ом и 4х10¹¹ Ом
Удельное объемное электрическое сопротивление после кондиционирования в камере влажности, не менее при 96 ч/40 °С/93 % и восстановления 1 ч/125 °С/<20 %: 1х10¹³ Ом и 3х1010 Ом
Диэлектрическая проницаемость после кондиционирования в камере влажности при 96 ч/40 °С/93 % и восстановления, не более: 4,1
Прочность на отслаивание фольги (на ширину полоски 3 мм), не менее:
после воздействия теплового удара в течение 30 с при 260 ºC: 2,3 H
после воздействия сухого тепла при 125 ºC: 2,1 Н
после воздействия паров трихлорэтана: 2,0 Н
после воздействия гальванического раствора: 2,1 Н

Особенность изделий из стеклотекстолита: небольшой вес.
Гарантийный срок хранения: 12 месяцев.

Технические характеристики

Серия

Стеклотекстолит

Применение

Изготовление обычных и многослойных печатных плат

Температура эксплуатации

-65...105 °C

Ширина изделия

30 см

Высота изделия

0,15 см

Длина изделия

20 см

Вид

Двусторонний

Исполнение

Лист

Композиционный состав

Стеклоткань, эпоксидная смола

Удельное сопротивление

107 Ом

Прочность на отслаивание фольги (на ширину полоски 3 мм), после воздействия сухого тепла при 125 ?C

2,1 Н

Прочность на отслаивание фольги (на ширину полоски 3 мм), после воздействия паров трихлорэтана

2 Н

Прочность на отслаивание фольги (на ширину полоски 3 мм), после воздействия гальванического раствора

2,1 Н

Толщина медного/фольгированного слоя

35 мкм

Вес

0.21 кг
