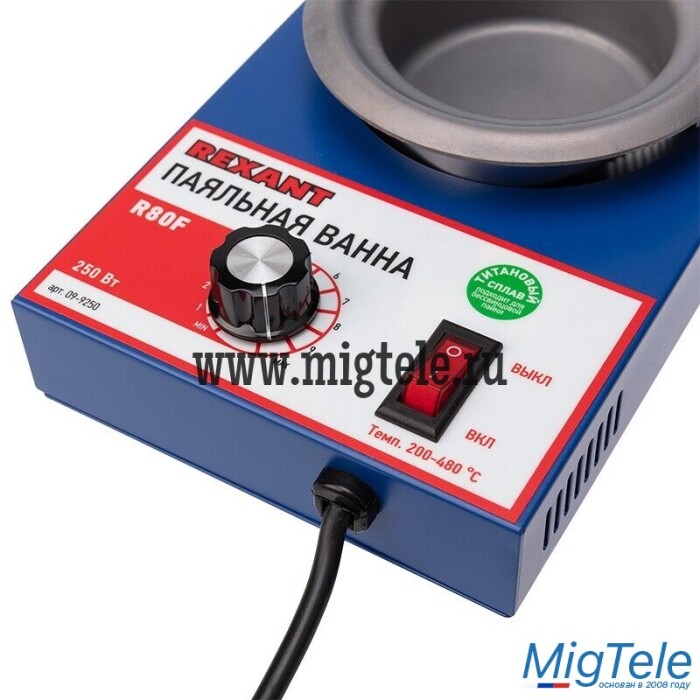

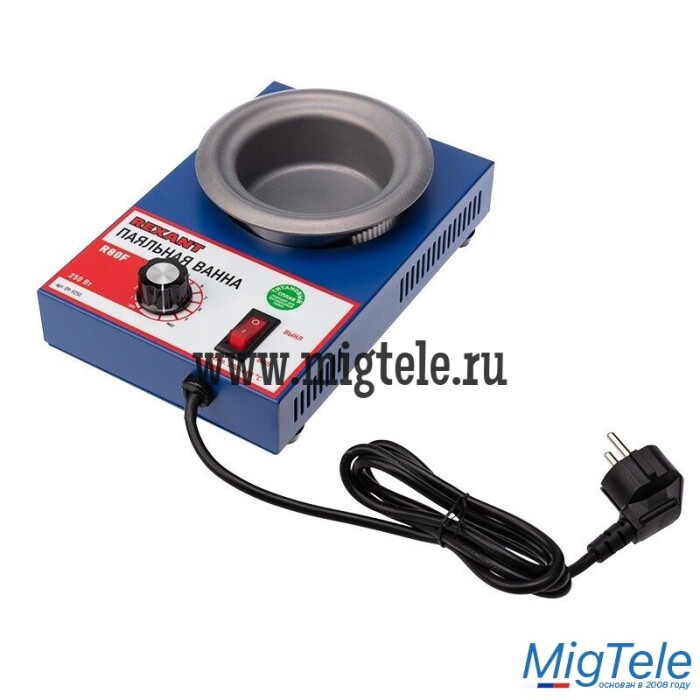

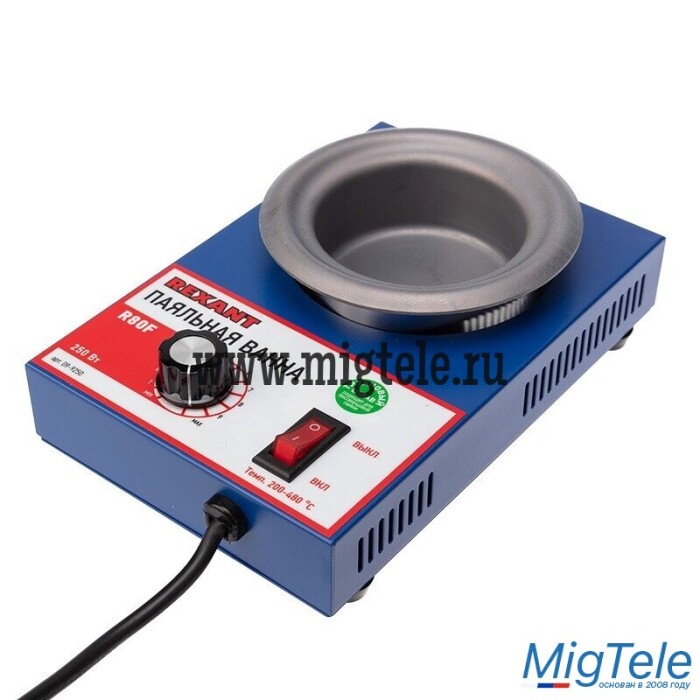

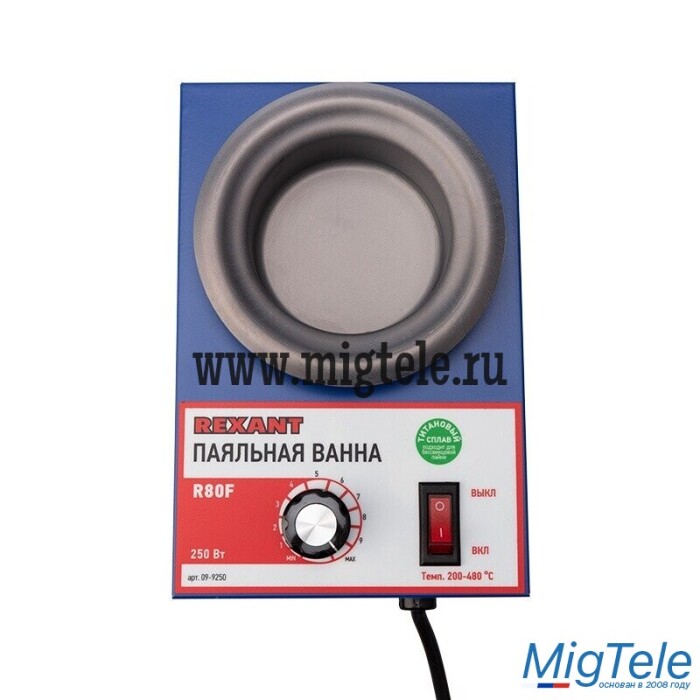

Rexant 09-9250 Паяльная ванна, модель R80F

Описание

Паяльная ванна применяется для лужения проводников, кабельных наконечников в расплавленном припое.

Общее описание:
- Паяльная ванна поддерживает бессвинцовую технологию.
- Улучшенное управление температурой, при котором температурный сигнал отсылается на микропроцессор. После обработки сигнал регулирует степень нагрева нагревательного элемента для точности температурного контроля. Обеспечивает нагрев в температурном диапазоне от 200...480 °С, нужная температура достигается за короткое время.

Технические характеристики:
Напряжение питания: 230 В/50 Гц
Мощность: 250 Вт
Рабочая температура: 200-480 °С
Тип припоя: бессвинцовый
Вместимость припоя: 1600 г
Время плавления: 30 мин
Диаметр ванны: 80 мм

Комплектация:
Основной блок: 1 шт.
Инструкция по эксплуатации (паспорт): 1 шт.

Правила безопасности:
Для предотвращения несчастных случаев и повреждения паяльной станции соблюдайте требования безопасности:
1. Хранить в недоступном для детей месте.
2. Ванна должна быть установлена на ровной устойчивой поверхности, исключающей наклон, опрокидывание и ее падение.
3. Не располагайте ванну в местах, где расстояние до предметов и конструкций сверху менее 1 метра.
4. Для обеспечения безопасности проверьте закрепление провода заземления.
5. В процессе работы не оставляйте ванну разогретой до высоких температур долгое время, т. к. это может отрицательно повлиять на качество припоя и сократить срок службы паяльной ванны.
6. Рабочие части устройства имеют высокую температуру. Не допускайте контакта частей тела с нагретыми частями ванны для предотвращения ожогов.
7. Не допускайте контакта ванны с посторонними предметами.
8. Не включайте устройство без наличия припоя в ванне.
9. Недопустимо использование низкокипящих флюсов при использовании паяльной ванны. Это может привести к разбрызгиванию горячего флюса и припоя из ванны.
10. Если нагрева не происходит, то убедитесь в исправности установленного предохранителя.
11. Не используйте паяльную ванну при высокой температуре в течение длительного времени, т.к. это может стать причиной износа паяльной ванны и даже несчастного случая.
12. Не допускайте детей к монтажу и эксплуатации устройства.
13. Не погружайте изделие в воду.
14. В целях безопасной работы паяльной ванны, а также для продления срока ее службы не рекомендуется, чтобы единовременный рабочий период превышал 8 часов.
15. При работе с паяльными ваннами соблюдайте меры пожарной безопасности и требования по работе с электроприборами.
16. Не пользуйтесь изделием, если оно повреждено или имеет признаки неисправности.
17. Не пытайтесь разбирать, диагностировать или ремонтировать изделие самостоятельно. Ремонт и обслуживание должны осуществлять только квалифицированные специалисты!

Порядок работы:
1. Установите паяльную ванну на устойчивую ровную поверхность.
2. Положите в паяльную ванну припой, исключая выступание частей припоя за края паяльной ванны.
3. Подключите паяльную ванну к электросети.
4. Включите паяльную ванну. Регулятором выставьте нужную температуру.
5. При расплавлении припоя в ванне приступите к лужению, кратковременно опуская в расплавленный припой предназначенные для лужения части.
6. По окончании работы отключите ванну. Дождитесь ее полного остывания.

Технические характеристики

Серия

Паяльная ванна

Применение

Лужение проводников

Температура эксплуатации

0...45

Цвет

Синий

Ширина изделия

14

Высота изделия

7

Длина изделия

21

Индикация питания

Да

Напряжение питания

230

Длина кабеля

1.35

Макс. температура

480

Потребляемая мощность

250

Регулировка температуры

Да

Бессвинцовая пайка

Да

Ширина плавильного тигеля

80

Длина плавильного тигеля

80

Глубина плавильного тигеля

40

Время плавления

25

Тип индикации температуры

Аналоговый
