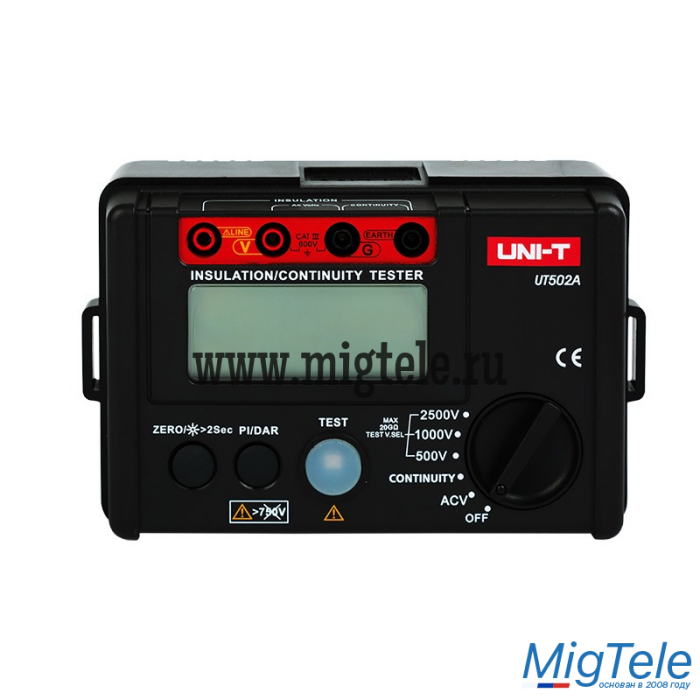

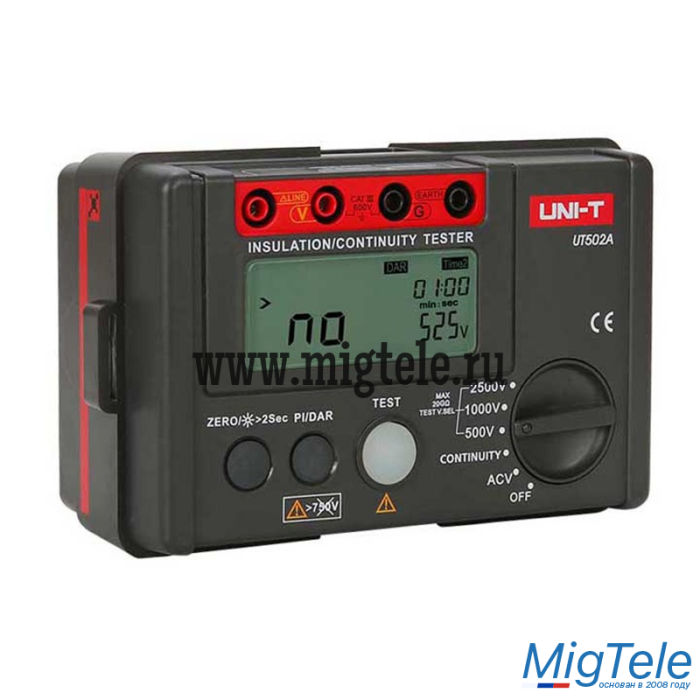

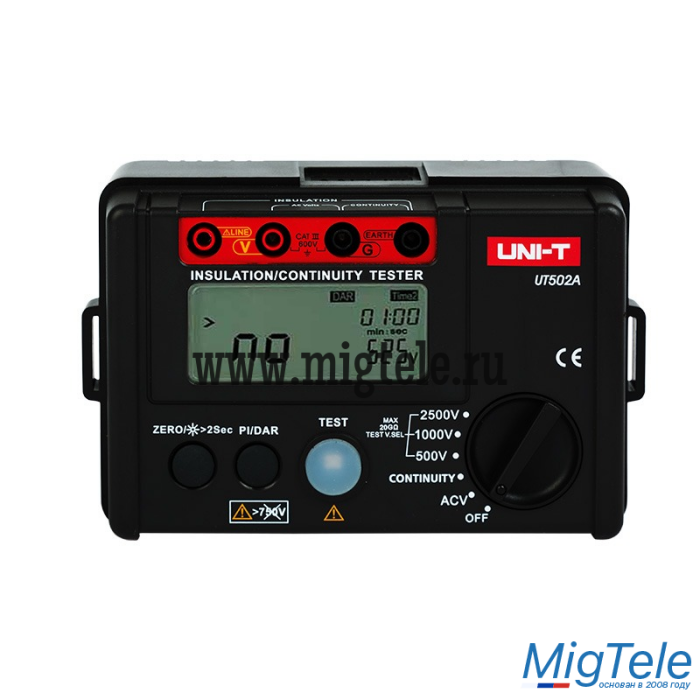

Rexant 13-0044 Измеритель сопротивления изоляции UNI-T UT502A

Любой электрический кабель и его жилы защищены диэлектрической изолирующей оболочкой. Изоляция и ее сопротивление должны быть безупречными, но в реальности между проводниками под напряжением возникает электрический ток утечки. А так как кабель со временем изнашивается, то и изолирующие свойства оболочки теряются и ослабевают. В свою очередь ухудшение изолирующих свойств кабеля может привести к коротким замыканиям и даже возгораниям.
Своевременный контроль качества и состояния кабеля позволит избежать подобных ситуаций. У каждого кабеля существует свой срок службы, который зависит от многих параметров. Кроме изначальной составляющей (качества самого кабеля), также во многом срок службы зависит и от условий эксплуатации и внешних факторов. Например, ускоренное старение кабеля происходит под воздействием высокой температуры, повышенной влажности, резких температурных скачков, механических воздействий (изгибов, ударов, натяжений), повышенного электрического напряжения и многих других факторов.
Помимо очевидной необходимости в проверке возможного износа кабеля, существуют также проверки надзорных органов, это могут быть Ростехнадзор, МЧС, Государственная жилищная инспекция, в зависимости от того, о каком объекте идет речь (жилой дом, фабрика, складское или иное помещение). И имея под рукой данный аппарат можно в любое время удостовериться в том, что сопротивление изоляции кабеля не только не несет в себе опасности, но и соответствует или не соответствует нормам и актам проверяющего органа. Именно для замера сопротивления изоляции необходим аппарат UT502A — измерительный прибор, генерирующий запрограммированное напряжение и измеряющий сопротивление.
Принцип работы данного аппарата прост: UT502A генерирует высокое напряжение, на выходе получает ток (ток утечки) и рассчитывает необходимый нам параметр: сопротивление изоляции. Выходное напряжение измерителя сопротивления изоляции UT502A — 500 В/1000 В/2500 В. Кроме контроля над износом кабеля, UT502A также необходим для первоначального контроля изолирующих свойств кабеля. Такие проверки проводятся на различных этапах строительства и проводки электрического кабеля, для того, чтобы проверить, обладает ли нужными изолирующими свойствами данный кабель. Ведь может оказаться, что кабель изначально не рассчитан на предполагающиеся нагрузки и его поломка (возгорание или короткое замыкание), остается лишь вопросом времени. Поэтому, чтобы предотвратить тяжелые последствия от некачественного или изношенного со временем кабеля, просто необходимы проверки измерителем сопротивления изоляции UT502A.

Характеристики:
Тестовое напряжение:
500 В: 3 МОм – 99.9 МОм ±(3%+5)
500 В: 100 МОм - 2 ГОм ±(5%+5)
1000 В: 5 МОм – 99.9 МОм ±(3%+5)
1000 В: 100 МОм – 4 ГОм ±(5%+5)
2500 В: 25 Мом – 20 ГОм ±(3%+5)
Ток испытаний:
500 В (500 КОм) 1 мА с точностью ±10%
1000 В (1 МОм) 1 мА с точностью ±10%
2500 В (2,5 МОм) 1мА с точностью ±10%
Ток короткого замыкания: <2 мА
Напряжение постоянного тока: 30 В – 1000 В с точностью ±(2%+3)
Напряжение переменного тока: 30 В - 750 В с точностью ±(2%+3)
Максимальное значение дисплея: 1999
Автоматическая настройка диапазона: +
Индикатор низкого заряда батареи: +
Подсветка дисплея: +
Световая индикация опасного напряжения: +
Звуковая индикация опасного напряжения: +
Индикация высокого напряжения: +
Индикация повышенной нагрузки: +
Автоматическое отключение напряжения: +
Размер: 150х100х71 мм
Вес: 500 г

Технические характеристики

Серия

Мегаомметр

Применение

Замер сопротивления изоляции

Температура эксплуатации

0...40

Цвет

Прочее

Ширина изделия

10

Высота изделия

7.1

Длина изделия

15

Запоминание измеренного значения

Нет

Индикация

Цифровой (-ая)

Интерфейс

Нет

Материал корпуса

Пластик

Количество источников питания

6

Режим "прозвонка"

Нет

Автоотключение

Да

Источник питания

Батарея

Тип источника питания

Пальчиковая (AA, Mignon)

Режим сохранения данных (Data hold)

Нет

Категория безопасности

Категория III

Диапазон измерения сопротивления изоляции

3...200000

Измерение низкого сопротивления

Да

Фоновая подсветка ЖК-индикатора

Да

Тестирование защиты от избыточного напряжения

Нет

Ток короткого замыкания

2

Номинал. тестовое напряжение 100 В

Нет

Номинал. тестовое напряжение 1000 В

Да

Номинал. тестовое напряжение 250 В

Нет

Номинальное тестовое напряжение 2500 В

Да

Номинал. тестовое напряжение 500 В

Да

Номинальное тестовое напряжение 5000 В

Нет

Настройка/ регулировка номин. тестового напряжения

Нет

Измерение напряжения

Да
