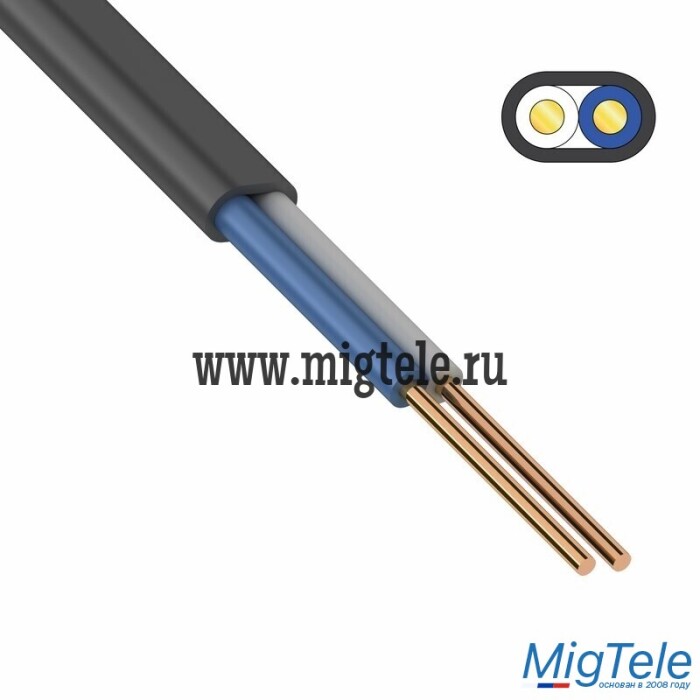

Rexant 01-8201-3 Кабель силовой медный ВВГ-Пнг(А) 2x1,5 мм

Описание

Кабель ВВГ-Пнг(А) силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных наружных сооружениях и электроустановок; кабельных эстакадах, галереях, не распространяет горение при групповой прокладке. Прокладка и монтаж кабелей без предварительного подогрева производятся при температуре не ниже -15 °С. Соответствует требованиям ГОСТ 31996-2012 (ТУ 16-705.499-2010).

Расшифровка обозначения кабеля силового ВВГ:
- Первая В – изоляция из ПВХ-пластиката (винила);
- Вторая В – оболочка из ПВХ-пластиката;
- Г – голый (отсутствие защитного покрова);
- П – кабель в плоском исполнении;
- нг – не распространяет горение при групповой прокладке;
- (А) – высшая категория по нераспространению горения (категория А).

Технические характеристики:
Вид климатического исполнения: УХЛ 5 по ГОСТ 15150-69
Диапазон температур эксплуатации: –50...+50 °С
Минимальный радиус изгиба при прокладке: 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Предельная допустимая температура жил при коротком замыкании: +400 °С
Материал жил проводника: медь
Класс токопроводящей жилы (Европейские стандарты): класс 1; однопроволочная жила
Защитный провод заземления: нет
Номинальное сечение проводника: 1,5 мм²
Внешний диаметр кабеля: 9,8 мм
Количество жил: 2
Номинальное напряжение u: 0,66
Длина: 100 м
Гарантийный срок эксплуатации: 5 лет
Срок службы: 30 лет

Технические характеристики ETIM

Материал изоляции жилы

Поливинилхлорид (ПВХ)

Маркировка жил

Цвет

Цвет внешн. оболочки

Черный

Класс проводника

Класс 1 (однопроволочная жила)

Допустимая температура при монтаже

-10...60

Допустимая температура при эксплуат. (без движения)

-50...50

Количество жил

2

С низким дымовыделением - LS (согл. BS EN 61034-2)

Нет

Свободный от галогенов - HF (согл. EN 60754-1/2)

Нет

Не распространяет горение при воздействии пламени (нг)

Нет

Бронированный

Нет

Сохранение работоспособности (целостность цепи)

Нет

Материал внешн. оболочки

Поливинилхлорид (ПВХ)

Наруж. диаметр (прибл.)

9.8

Номин. сечение проводника

1.5

Свинцовая оболочка

Нет

Заземляющая жила

Нет

Номин. напряжение U (линейное)

0.66

Форма проводника

Круглый (-ая,-ое)

Материал проводника

Медь

Защитный проводник

Нет

Экранированный

Нет

Сохранение целостности изоляции (огнестойкость)

Нет

Концентрический проводник

Нет (без)

Свободный от галогенов (согл. IEC 60754-2)

Нет

Изоляция по ГОСТ Р МЭК 60331

Нет

С низким дымовыделением (согл. ГОСТ Р МЭК 61034-2)

Нет

Маслостойкий (в соответствии с IEC 60811-404)

Нет

Ламинированная оболочка

Нет

Оптоволоконные элементы

Нет

Внутр. полупроводниковый слой

Нет

Внешн. полупроводниковый слой

Нет

Водозащитный экран в продольном направлении

Нет

Водозащита проводников в продольном направлении

Нет

Макс. температура проводника

-10

Токопроводящее покрытие

Нет

Марка кабеля/провода

ВВГ-Пнг(А)
