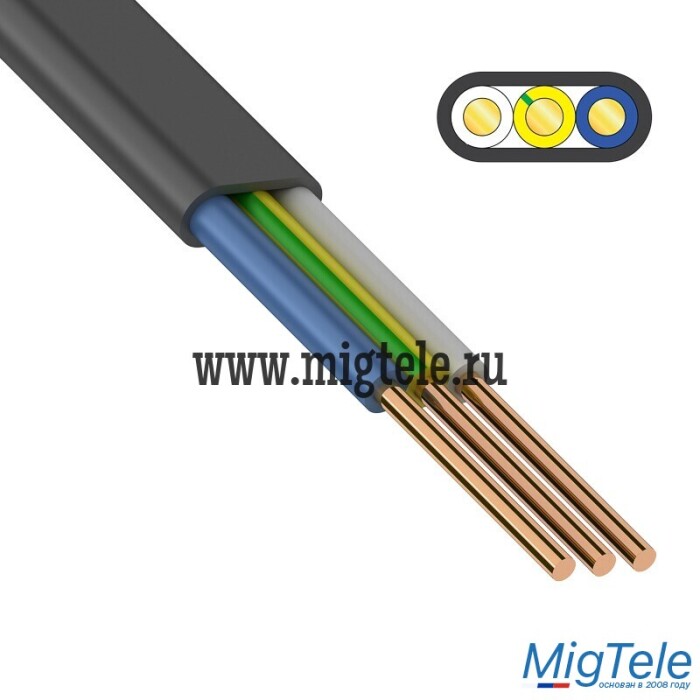

Rexant 01-8289 Кабель силовой медный ВВГ-Пнг(А)-LS 3x1,5 мм

Описание

Кабель ВВГ-Пнг(А)-LS 3х1,5 силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Кабели соответствуют требованиям ГОСТ 31996-2012 (ТУ 16.К71-310-2001).

Применение:
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабели изготавливаются для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системе атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97). Кабель не распространяет горение как при одиночной, так и при групповой прокладке.

Расшифровка обозначения кабеля силового ВВГ:
- Первая В — изоляция из ПВХ-пластиката (винила);
- Вторая В — оболочка из ПВХ-пластиката;
- Г — голый (отсутствие защитного покрова);
- П через дефис — кабель в плоском исполнении (пример: ВВГ-П);
- нг — не распространяет горение при групповой прокладке;
- (А) — класс соответствия требованиям по нераспространению горения (категория А), высшая категория;
- LS — Low Smoke, низкое дымо- и газовыделение.

Технические характеристики:
Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5
Диапазон температур эксплуатации: –50...+50 °С
Относительная влажность воздуха при температуре до +35 °С: до 98 %
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: –15 °С
Минимальный радиус изгиба при прокладке: кабелей одножильных — 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Предельная температура токопроводящих жил кабелей по условию невозгорания кабеля при коротком замыкании: +350 °С
Строительная длина кабелей для сечений основных жил: 100 или 200 м
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
Срок службы: 30 лет

Технические характеристики

Экранированный

Нет

Распространяет горение

Нет

Вес

0.166 кг

Технические характеристики ETIM

Материал изоляции жилы

Поливинилхлорид (ПВХ)

Маркировка жил

Цвет

Цвет внешн. оболочки

Черный

Класс проводника

Класс 1 (однопроволочная жила)

Допустимая температура при монтаже

-10...60 °C

Допустимая температура при эксплуат. (без движения)

-50...50 °C

Количество жил

3

С низким дымовыделением - LS (согл. BS EN 61034-2)

Да

Свободный от галогенов - HF (согл. EN 60754-1/2)

Нет

Не распространяет горение при воздействии пламени (нг)

В соотв. с ГОСТ Р МЭК 60332-1-2

Бронированный

Нет

Сохранение работоспособности (целостность цепи)

Нет

Материал внешн. оболочки

Поливинилхлорид (ПВХ)

Наруж. диаметр (прибл.)

10.3 мм

Номин. сечение проводника

1.5 мм кв.

Свинцовая оболочка

Нет

Заземляющая жила

Нет

Номин. напряжение U (линейное)

0.66 кВ

Форма проводника

Круглый (-ая,-ое)

Материал проводника

Медь

Защитный проводник

Да

Экранированный

Нет

Сохранение целостности изоляции (огнестойкость)

Нет

Концентрический проводник

Нет (без)

Свободный от галогенов (согл. IEC 60754-2)

Да

Изоляция по ГОСТ Р МЭК 60331

Да
