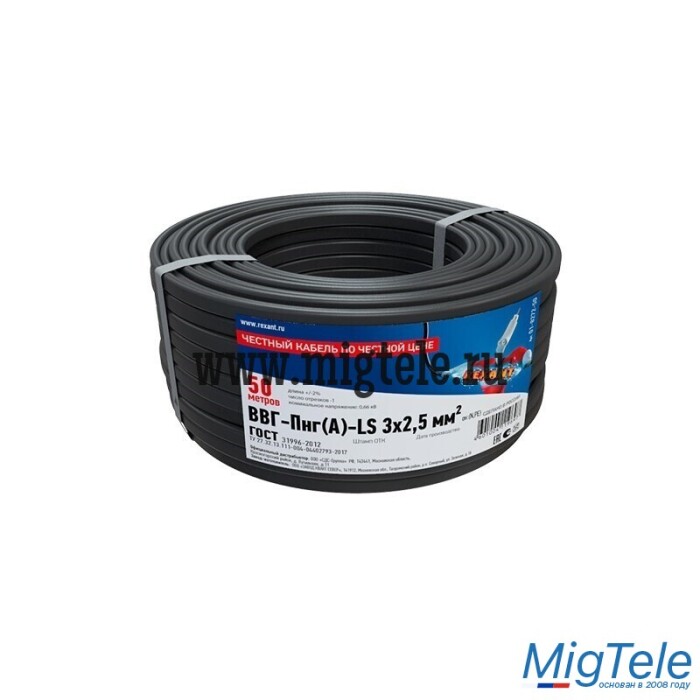

Rexant 01-8272-50 Кабель силовой медный ВВГ-Пнг(А)-LS 3x2,5 мм

Кабель ВВГ-Пнг(А)-LS силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Кабели соответствуют требованиям ГОСТ 31996-2012.

Применение:
Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабели изготавливаются для эксплуатации в кабельных сооружениях и помещениях, в том числе для использования в системе атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97). Кабель не распространяет горение как при одиночной, так и при групповой прокладке.

Расшифровка обозначения кабеля силового ВВГ:
- Первая В изоляция из ПВХ-пластиката (винила);
- Вторая В — оболочка из ПВХ-пластиката;
- Г — голый (отсутствие защитного покрова);
- П через дефис — Кабель в плоском исполнении (пример: ВВГ-П);
- нг — не распространяет горение при групповой прокладке;
- (А) — класс соответствия требованиям по нераспространению горения (категория А), высшая категория;
- LS — Low Smoke, низкое дымо- и газовыделение.

Технические характеристики:
Вид климатического исполнения кабелей по ГОСТ 15150-69 УХЛ и Т, категории размещения 1 и 5
Диапазон температур эксплуатации: –50...+50 °С
Относительная влажность воздуха при температуре до +35 °С: до 98 %
Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: –15 °С
Минимальный радиус изгиба при прокладке: кабелей одножильных — 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Предельная температура токопроводящих жил кабелей по условию не возгорания кабеля при коротком замыкании: +350 °С
Гарантийный срок эксплуатации: 5 лет (с даты ввода кабелей в эксплуатацию, но не позднее 6 месяцев с даты изготовления)
Срок службы: 30 лет

Технические характеристики

Заземляющая жила

Нет

Технические характеристики ETIM

Материал изоляции жилы

Поливинилхлорид (ПВХ)

Цвет внешн. оболочки

Черный

Класс проводника

Класс 1 (однопроволочная жила)

Количество жил

3

С низким дымовыделением - LS (согл. BS EN 61034-2)

Нет

Свободный от галогенов - HF (согл. EN 60754-1/2)

Нет

Номин. сечение проводника

2.5

Заземляющая жила

Нет

Номин. напряжение U (линейное)

660

Материал проводника

Медь

Защитный проводник

Нет

Экранированный

Нет

Номин. напряжение U0 (фазное)

380

Маслостойкий (в соответствии с EN 60811-404)

Нет

Устойчивость к низким температурам (соотв.EN 60811-504+505+506)

Нет

Скрученные/витые жилы

Нет

Марка кабеля/провода

ВВГ-Пнг(А)-LS
