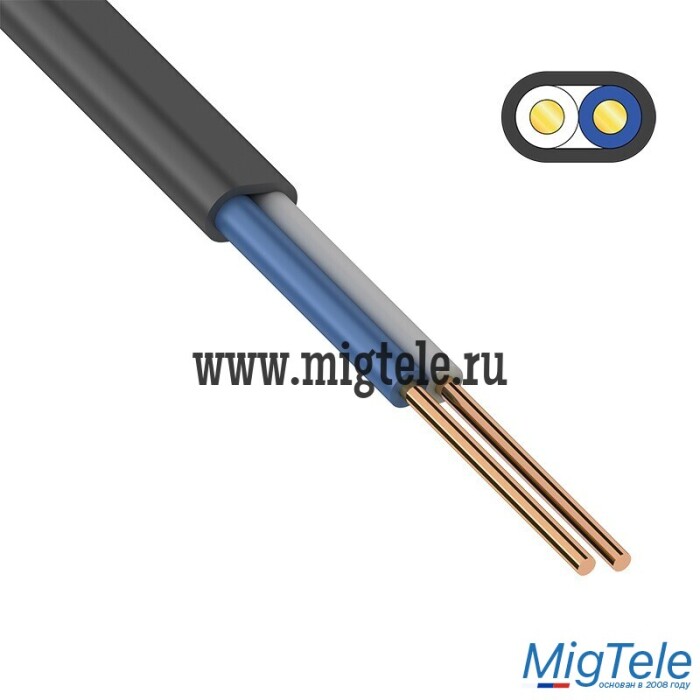

Rexant 01-8292 Кабель силовой ВВГ-Пнг(А)-LS 2x1,5 мм

Описание

Кабель ВВГ-Пнг(А)-LS силовой с пластмассовой изоляцией, в оболочке из поливинилхлоридного пластиката пониженной горючести. Предназначен для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение в основном 0,66 и 1 кВ номинальной частотой 50 Гц. Кабель применяется для групповой прокладки в кабельных наружных сооружениях и электроустановок; кабельных эстакадах, галереях, не распространяет горение при групповой прокладке. Подходит для использования в системе атомных станций классов 3 и 4 по классификации ОПБ-88 (ПНАЭ Г-01-011-97). Прокладка и монтаж кабелей без предварительного подогрева производятся при температуре не ниже -15 °С. Соответствует требованиям ГОСТ 31996-2012 (ТУ 16.К71-310-2001).

Расшифровка обозначения кабеля силового ВВГ:
- Первая В – изоляция из ПВХ-пластиката (винила);
- Вторая В – оболочка из ПВХ-пластиката;
- Г – голый (отсутствие защитного покрова);
- П – кабель в плоском исполнении;
- нг – не распространяет горение при групповой прокладке;
- (А) – высшая категория по нераспространению горения (категория А);
- LS – Low Smoke, низкое дымо- и газовыделение.

Технические характеристики:
Вид климатического исполнения: УХЛ 5 и 1 по ГОСТ 15150-69
Диапазон температур эксплуатации: –50...+50 °С
Минимальный радиус изгиба при прокладке: 10 наружных диаметров
Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70 °С
Предельная допустимая температура жил при коротком замыкании: +400 °С
Материал жил проводника: медь
Класс токопроводящей жилы (Европейские стандарты): класс 1; однопроволочная жила
Защитный провод заземления: нет
Номинальное сечение проводника: 1,5 мм²
Внешний диаметр кабеля: 9,8 мм
Количество жил: 2
Номинальное напряжение u: 0,66
Длина: 100 м
Гарантийный срок эксплуатации: 5 лет
Срок службы: 30 лет

Технические характеристики ETIM

Материал изоляции жилы

Поливинилхлорид (ПВХ)

Маркировка жил

Цвет

Цвет внешн. оболочки

Черный

Класс проводника

Класс 1 (однопроволочная жила)

Допустимая температура при монтаже

-10...60

Допустимая температура при эксплуат. (без движения)

-50...50

Количество жил

2

С низким дымовыделением - LS (согл. BS EN 61034-2)

Да

Свободный от галогенов - HF (согл. EN 60754-1/2)

Нет

Бронированный

Нет

Сохранение работоспособности (целостность цепи)

Нет

Материал внешн. оболочки

Поливинилхлорид (ПВХ)

Наруж. диаметр (прибл.)

9.8

Номин. сечение проводника

1.5

Свинцовая оболочка

Нет

Заземляющая жила

Нет

Номин. напряжение U (линейное)

0.66

Форма проводника

Круглый (-ая,-ое)

Материал проводника

Медь

Защитный проводник

Нет

Экранированный

Нет

Сохранение целостности изоляции (огнестойкость)

Нет

Концентрический проводник

Нет (без)

Свободный от галогенов (согл. IEC 60754-2)

Да

Изоляция по ГОСТ Р МЭК 60331

Да

С низким дымовыделением (согл. ГОСТ Р МЭК 61034-2)

Да

Маслостойкий (в соответствии с IEC 60811-404)

Нет

Ламинированная оболочка

Нет

Оптоволоконные элементы

Нет

Внутр. полупроводниковый слой

Нет

Внешн. полупроводниковый слой

Нет

Водозащитный экран в продольном направлении

Нет

Водозащита проводников в продольном направлении

Нет

Макс. температура проводника

-10

Токопроводящее покрытие

Нет

Марка кабеля/провода

ВВГ-Пнг(А)-LS
